Анатомия зáмка для художников
Ранее мы рассказывали об устройстве дома, теперь разберемся с концепцией зáмков.
Как правило, замок состоял из комплекса построек, сочетающих жилую и оборонительную функции. В связи с этой особенностью у замков есть ряд характерных черт, которые можно обыгрывать в рисунках, чтобы подчеркнуть ту или иную идею.
К замкам в разных частях света предъявлялись примерно одни и те же требования: быть недоступным для врага, быть пригодным для проживания и выдерживания длительной осады, а также (желательно) демонстрировать внешним видом могущество хозяина.
Замки было выгодно размещать на естественных ландшафтных возвышенностях для лучшего обзора и обеспечения неприступности. Для этого отлично подходили скалы, холмы, горные гряды и т.п. Часто замки располагали рядом с водоемами, чтобы вода создавала дополнительный барьер на пути врагов. Растительность возле замков, как правило, была низкая, чтобы у противников не было возможности спрятаться.
Пример из реальной жизни:
Через прилегающую к замку местность можно задать настроение и тон повествования. Один классический прием мы только что упомянули: можно показать неприступность замка, поместив его в суровое окружение. Можно попробовать сыграть на контрасте: например, расположить брутальный замок в мирной, идиллической обстановке.
Сами по себе замки тоже могут выглядеть не только устрашающими, но и уютными:
Первыми на пути к замку неприятеля встречали основные защитные сооружения: рвы (сухие или заполненные водой), крепостные стены, палисады (частоколы, разновидности оборонительных стен). Дополнительным элементом защиты выступал барбакан. Это фортификационная постройка, вынесенная за крепостные стены замка, из которой удобно вести круговой обстрел. Барбаканы бывают разных видов, самый распространенный тип — постройка в виде круглой башни. Еще один — две башни, соединенные стеной с воротами крепости.
Пример из игры Stronghold, симулятора средневековых реалий:
С внешним миром замки связывались через мосты, броды, переходы и т.п. Так как вход в замок был одним из самых уязвимых мест, для обеспечения его безопасности применялись разные хитрые конструкции и приспособления. Например, подъемные мосты с подвижной частью, примыкающей к замковым воротам. Или так называемые качающиеся мосты, одна половина которых находилась на земле внутри замка, вторая была перекинута через ров. При подъеме внутренняя половина закрывала собой вход, а внешняя опускалась, часто сбрасывая уже успевших ступить на нее врагов.
Если вы рисуете замок в более необычном сеттинге, можно дать простор фантазии. Например, сделать мост из чего-то необычного:
Или подойти к вопросу еще кардинальнее:

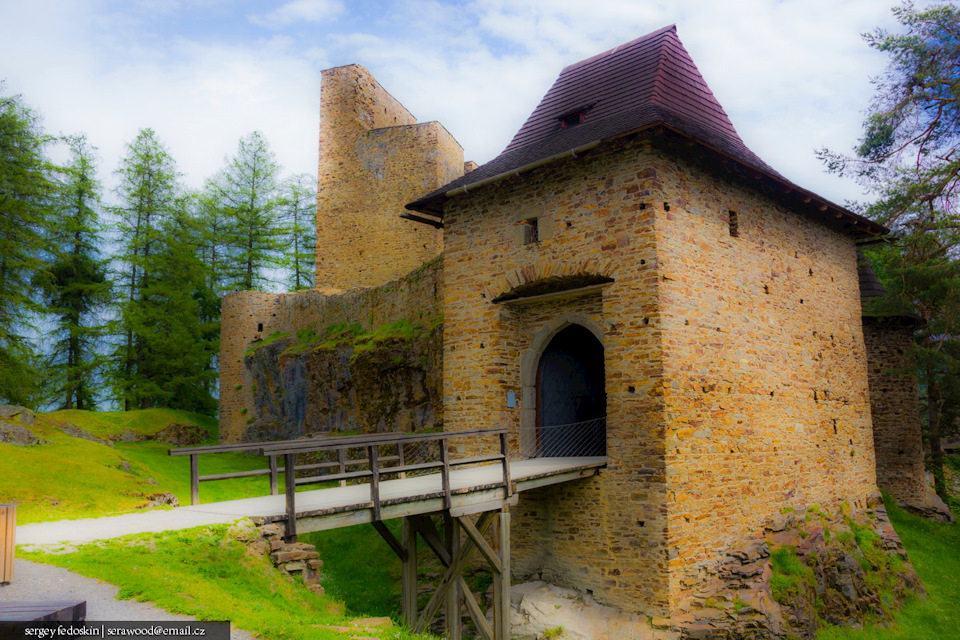

Ворота часто устраивали не прямо в стене, а в надвратных башнях, дополнительным элементом защиты служили решетки. Делали их из дерева и для большей надежности снаружи обивали металлом. Ворота обычно были двустворчатыми с небольшой узкой дверцей. Основными защитными элементами служили замки и засовы.
Помимо защитной, ворота могут нести и декоративную функцию:
Внутри надвратных башен находились стражники, контролирующие вход в замок. При приближении опасности они могли открыть по неприятелю огонь из расположенных в башнях окон-бойниц, либо окатить врагов раскаленной смолой из так называемого «смоляного носа».

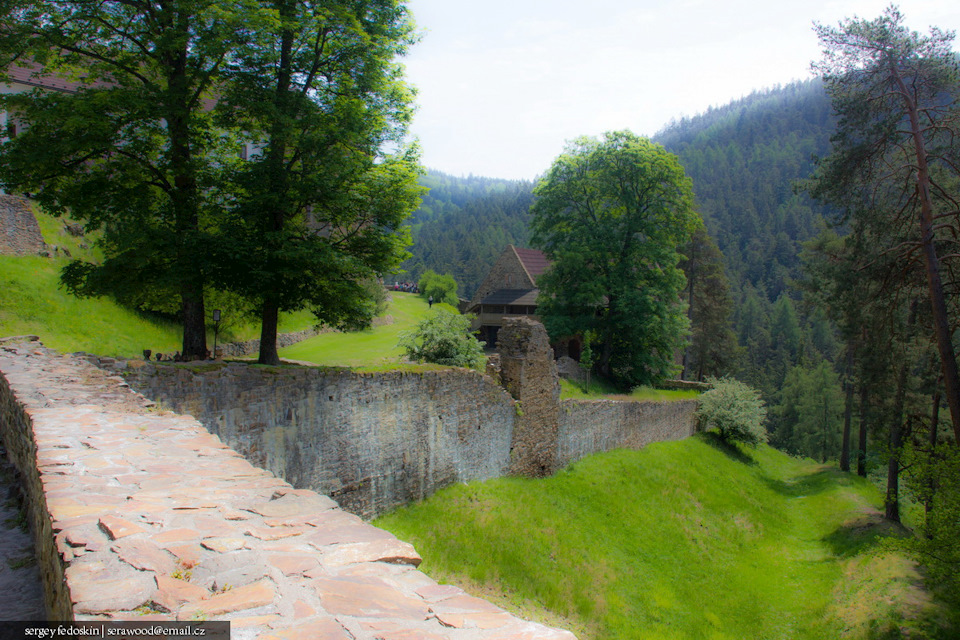

Хитро были устроены и крепостные стены замков. Внешняя стена, мощная и неприступная, делалась из камня и ставилась на высокий фундамент для защиты от подкопа. За внешней стеной шла внутренняя, пониже. Пространство, образующееся между этими стенами, называется «цвингер». Преодолев первую стену, нападающие с трудом могли выбраться из цвингера, и стражникам было проще разобраться с ними.
По верхней части стен проходила галерея для передвижения солдат. С внешней стороны она защищалась бруствером (возвышением) с каменными зубцами различной формы. По углам располагались выступающие наружу оборонительные башни. Стены были снабжены бойницами (узкими отверстиями) для ведения обстрела по врагам.
Вот так выглядят классические зубцы «ласточкин хвост» на брустверах:
А вот так — узкие окна-бойницы:
Внутри, за стенами замка, был большой двор и центральная башня. Во дворе располагались хозяйственные постройки, бытовые помещения, колодец. Хозпостройки, такие как кухня, пекарня, скотный двор и так далее, обеспечивали замку автономность во время осады. Еще во дворе замка могли располагаться жилища людей, обитающих при замке, часовня, кузница, погреба. Хозяйственные постройки могли как стоять отдельно, так и объединяться под одной крышей.
Колодец был обязательным элементом жизнеобеспечения замка, поэтому также нуждался в дополнительной защите. Если возможности соорудить колодец не было, устраивались цистерны, в которые собиралась дождевая вода.

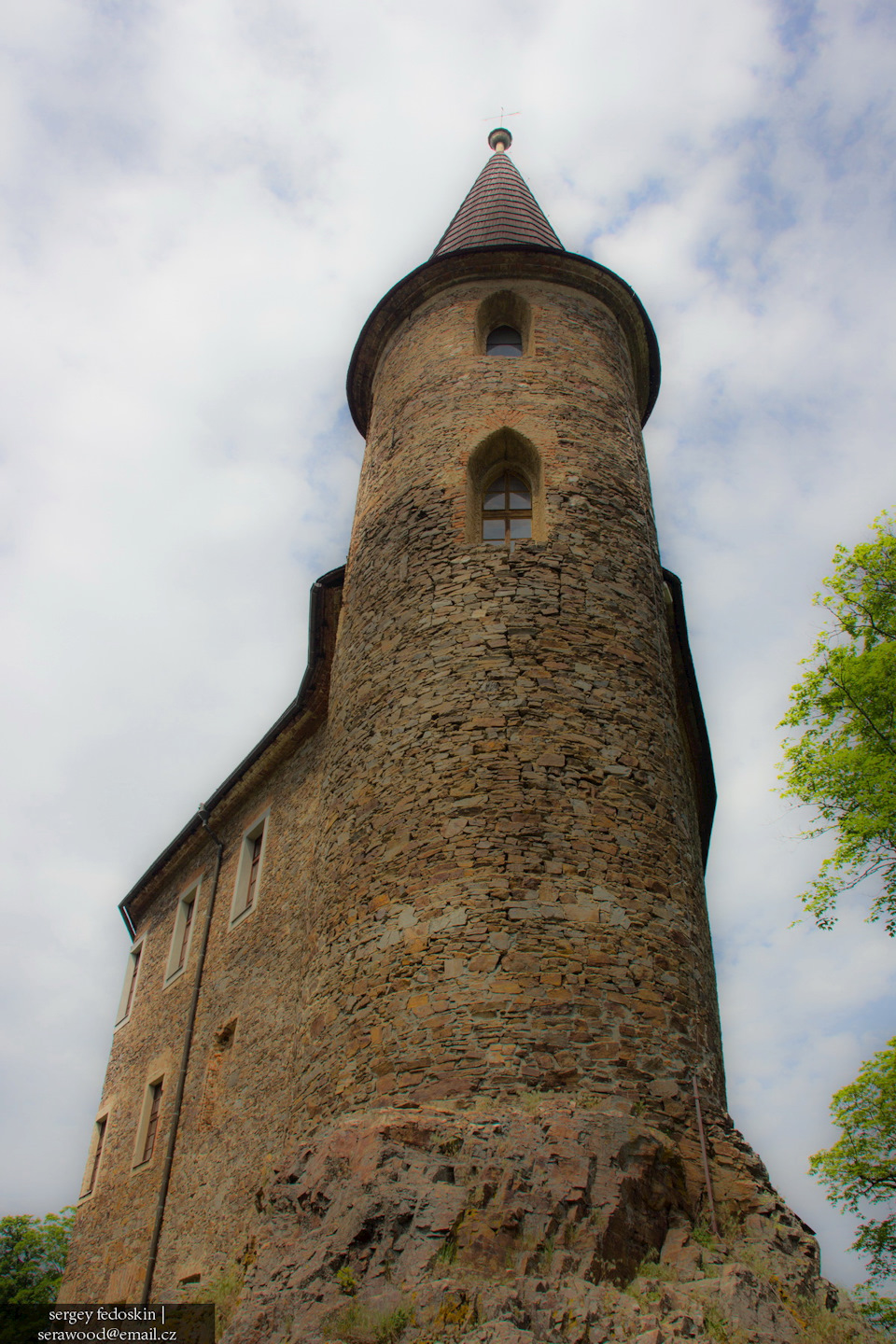

Главная башня крепости, донжон, располагалась в самом защищенном месте, внутри периметра крепостных стен. Эта башня служила как жилищем феодала, так и хранилищем необходимых для выживания запасов продовольствия, оружия. Часто там располагался колодец с питьевой водой. Донжон был последним оплотом безопасности при нападении врага. Если враг проникал за стены замка, только в донжоне могли укрыться все обитатели крепости. Вход в главную башню устраивали высоко над землей, попасть туда можно было только при наличии лестницы. При необходимости ее легко было убрать или разрушить.
Формы донжонов разнятся: они бывают как круглые, так и многоугольные. Донжон, пожалуй, центральная фигура в концепции замка, поэтому его внимательная проработка поможет художникам выразить идею.
Архитектура замков довольно сильно разнится в зависимости от времени и места постройки. При упоминании замка на ум обычно приходят сооружения времен феодальной Европы с характерными мощными стенами и узкими бойницами. Однако отличным источником вдохновения могут служить, например, представители замковой архитектуры Азии. Они, как и европейские замки, главным образом несли защитную функцию, но архитектурные традиции тех регионов нашли явное выражение и в фортификационном строительстве.
Многоэтажные главные башни — тэнсюкаку — изначально служили сторожевыми вышками и командными пунктами, но в дальнейшем были призваны демонстрировать могущество хозяина. Вокруг башни и прилегающих построек, как и в Европе, возводились крепостные стены, организовывались рвы и строились защитные сооружения. В стенах замка устраивали множество амбразур — отверстий для ведения огня по врагу, похожих на европейские бойницы.
Многоуровневость, детальность проработки и внимание к декору отличают японские замки. Часто стены штукатурили специальным белым раствором, который не только защищал замок от огня, но и выгодно подчеркивал темные оттенки черепицы и деревянных конструктивных элементов.
Среди японских замков встречаются так называемые «плавучие замки» — мидзудзиро. Они построены таким образом, чтобы использовать часть природного водоема в качестве оборонительного рва.
Исследуя тему замков, можно столкнуться с неточностью терминологии. Часто замками называют все, что можно охарактеризовать как «грандиозное» и «внушительное», случается, что в категорию замков заносят дворцы. Но художнику важно знать, что эти постройки несли разные функции. Замок в первую очередь являлся защитным сооружением, дворец же являлся парадным зданием, демонстрирующим богатство и могущество хозяина. Дворцы предполагали больший комфорт и обилие декора.
Из-за разницы функционального назначения разнится планировка, внутреннее и внешнее убранство построек, обустройство прилегающей территории. Тем не менее, часто встречаются концепты, в которых постройка сочетает черты замка и дворца, все зависит от главной идеи.
Уникальность замков как архитектурной концепции не перестает вдохновлять художников. Они не только фантазируют над замками прошлого, но и размышляют над образами замков будущего.
Текст написала Стефания Косюг, автор в Smirnov School. Мы готовим концепт-художников, левел-артистов и 3D-моделеров для игр и анимации. Если придёте к нам на курс, не забудьте спросить о скидке для читателей с DTF.
Средневековый замок и его устройство
Содержание:
При словосочетании «средневековый замок» наше воображение сразу же рисует нам величественное строение, с высокими башнями, зубчатыми стенами, на которых несут свою стражу суровые рыцари в доспехах. А кто-то, возможно, представит себе даже какого-то дракона, летающего в небе над самим замком и мудрого волшебника с длинной седой бородой, живущего в одной из замковых башен (как правило, самой высокой). Ведь недаром образ замка весьма популярен в таком жанре как фентези, разных сказках и прочая-прочая. Но часто реальная история не менее интересна, чем различные сказочные небылицы, и наша сегодняшняя статья будет посвящена замкам самым что ни есть реальным, их устройству и месту в нашей истории.
История
На самом деле история появления замков берет свое начало даже не средневековье, а в гораздо более ранние времена, возможно, что еще доисторические. И связано появление замков и крепостей как таковых с удовлетворением одной из базовых потребностей человека – потребности в защите. Ведь времена всегда были неспокойные, нет, разумеется, были времена относительно более мирные, но даже тогда где-то велись войны. А по большому счету войны велись всегда, пока существовало человечество. И даже если в какое-то время в каком-то месте они не велись, всегда находилась некая маргинальная часть общества, желающая полакомится добром ближнего своего (да и дальнего также).
То есть замки изначально создавались, как средство обеспечения защиты для себя и своих близких, чтобы в случае нападения, то ли войск неприятеля, то ли просто лихих разбойников и бандитов, можно было, где укрыться и успешно отбить нападение незваных гостей.
Первые замки в истории были совсем не похожи на то, что мы подразумеваем под ними сейчас – они строились из дерева и представляли собой пространство, огражденное деревянным частоколом, и вырытым вокруг этого частокола рвом.
Примерно так выглядели подобные деревянные замки. До наших времен они, разумеется, не сохранились.
Прогресс не стоял на месте, и вот на смену строительству из дерева пришло строительства из камня. Первые каменные замки начали строить еще римляне, часто они возникали в местах укрепленных гарнизонов римских легионов. С падением Римской империи и наступлением средневековья дело замкостроительства переняли уже многочисленные графы, бароны, феодалы и, разумеется, короли новообразованных европейских средневековых государств.
Средние века были весьма неспокойным временем, и потребность в защите была особенно сильна, поэтому замки возникали, словно грибы после дождя – в случае опасности все жители окрестных деревень бежали под защиту замковых стен. Впоследствии на месте расположения многих замков образовывались большие средневековые города. Например, родной город автора статьи – Львов, был образован из замка построенного князем (а впоследствии и королем) Данилой Галицким в 1240-х годах. А уже в 1256 году имеется первое письменное упоминание о городе, возникшим из поселения вокруг этого самого замка и названого на честь сына основателя Льва Даниловича – Львовом. К сожалению, до наших времен Львовский замок (он же Высокий замок) не сохранился.
Осажденный замок Мортон в Шотландии, средневековая миниатюра.
Со временем, в эпоху позднего средневековья, замки из обычных мест убежища и защиты превратились в атрибут роскоши, власти и престижа – бывало, что некий влиятельный и обладающий укрепленным замком феодал мог быть неподвластен даже самому королю. В общем, европейские феодалы частенько мерялись своими замками (привет дедушке Фрейду), на предмет, у кого замок больше и неприступнее.
Устройство замка
В целом каждый порядочный средневековый замок должен был соответствовать таким базовым требованиям:
- находится в малодоступной для неприятеля и возвышенной местности, чтобы можно было с высоты обозревать значительные расстояния и издали видеть приближение потенциального врага (за это время успеть подготовится к обороне, закрыть ворота, нагреть смолу для незваных гостей и так далее),
- иметь внутри источник воды – на случай возможной длительной осады,
- выполнять репрезентативные функции, то есть всячески подчеркивать богатство и власть хозяина замка, будь-то граф, барон, князь или даже король.
Схема средневекового замка.
Одной из важных деталей средневекового замка является глубокий ров, вырытый по его периметру, а перед ним – вал вытянутой земли. В идеале, когда ров опоясывает стены замка полностью, но часто это не позволяет ландшафт и форма почвы. Если почва вокруг замка скалистая, то ров или не роют вовсе, или делают его не большим, способным задержать, лишь продвижение вражеской пехоты. Некоторые историки классифицируют виды средневековых замков, в зависимости от наличия у них рва, или наоборот его отсутствия.
Если глубокий ров таки имеет место быть, то вход в средневековый замок осуществляется через специальный подъемный мост, который обычно приводился в движение механизмами, спрятанными в здании над ним. Также в европейских замках часто встречались подъемные мосты, работающие по принципу качелей – одна их половина находилась внутри замка, другая снаружи. При нападение на замок, внутренняя часть моста поднималась, опуская внешнюю, тем самым, сбрасывая нападающих, которые успели на нее залезть, в спрятанную во рву «волчью яму». Также при закрытых воротах попасть в замок можно было через боковую калитку, которая имела также свой маленький подъемный мостик.
Чешский замок Тальмберг, скриншот взят из недавно вышедшей отличной исторической компьютерной игры Kingdom come Deliverance, сделанной Пражской студией Warhorse (о ней еще вспомним).
Ворота средневекового замка – наиболее уязвимая его часть, поэтому нападающие на замок, основные свои усилия направляли на то, чтобы первым делом выбить ворота специальным осадным тараном и ворваться в сам замок. Защитники же замка со всех сил пытались этого не допустить, и именно у ворот во время осады происходили самые яростные сражения. Сами ворота дополнительно укрепляли металлическими решетками, опускающимися за ними и стальными, железными засовами. Сверху же надворотная башня была оборудована так зваными «смоляными носами», через которые на штурмующих ворота, лилась раскаленная смола. (К слову очень действенное средство защиты от врагов в средневековье).
Так выглядят смоляные носы.
Стены замка
Стены замка, пожалуй, заслуживают целого отдельного раздела, ведь, по сути они и формируют сам замок. Итак, первым делом стены средневекового замка должны были иметь глубокий фундамент, для того, чтобы противникам было трудно сделать под них подкоп. Сами стены строились из обработанного камня или кирпича.
Часто в замках имелись двойные стены: высокая внешняя стена и более маленькая внутренняя. Между ними располагалось пустое пространство, получившее немецкое название – «цвингер». Этот цвингер имел существенное значение для защитников замка, дело в том, что если нападавшим удавалось преодолеть внешнюю стену, они оказывались в этом самом тесном «цвингере», зажатыми между двух стен, где становилось отличной мишенью для лучников.
Также практически все стены средневековых замков сверху имеют зубцы, за которыми защитники могли прятаться, например, на время зарядки своих арбалетов. Помимо зубцов на стенах имелись бойницы, через которые лучники, арбалетчики, а в более поздние времена и мушкетеры могли вести огонь по неприятелю.
Замок Любарта в Луцке.
По углам стен замка находились небольшие, фланкриющие (выступающие наружу) башни, расположенные таким образом, чтобы защитникам замка было удобно вести огонь вдоль стен по двум направлениям.
Замок внутри
Важной частью внутреннего устройства замка было наличие в нем колодка, а поскольку замки часто строились на скалистых возвышенных местностях, порой колодец приходилось прокладывать на глубину более 100 метров. (Например, колодец замка Кенигстайн в Саксонии был проложен на глубину в 140 метров). По той причине, что вода добывалась с таким трудом, вопросы личной гигиены и санитарии для жителей замка оставляли желать лучшего.
Также в замке находился ряд построек, призванных полностью обеспечить быт его жителей при долгой осаде: пекарня, паровая баня и кухня.
Хозяин замка обычно жил в его центральной башне, которая в зависимости от его богатства и временного периода, могла быть, как роскошно обставленной, так и весьма аскетичной.
Так, например, выглядит палата в немецком замке Марксбург.
Также в замке часто имелась тюрьма, она же темница, где содержались разные преступники из простолюдинов, в то время как знатные пленники, взятые в плен с целью получения выкупа (обычная практика в средневековье) содержались в специальных охраняемых «VIP покоях» главной башни замка.
Также обязательным атрибутом замка было наличие маленькой часовни, а то и церкви (если замок побольше). А среди жителей замка всегда был капеллан или священник, который помимо своих священнических обязанностей выполнял роль писаря и учителя (в те времена даже далеко не каждый дворянин был грамотным).
А вот так интересно выглядит туалет в замке – в виде такой пристройки к стене. Интересно знать, что туалеты в средневековых замках не отапливались, и посещение их зимой было особенно малоприятным действом.
Да и в целом жизнь в средневековом замке, особенно с точки зрения нас, избалованных благами современной цивилизации, была не простой – в первую очередь в каменных замках было очень темно и холодно, частыми гостями там были сквозняки. Окна средневекового замка в силу своего фортификационного характера пропускали мало солнечного света, а часто они даже не были застеклены. Каминное отопление немного выручало, но все равно имейте ввиду, что стены средневековых замков покрывались различными толстыми коврами и гобеленами не только лишь из эстетических побуждений, но и банально, чтобы сохранить больше тепла.
Средневековый романский замок
Упадок замков
С появлением огнестрельного оружия и совершенствованием пушек средневековые замки утратили свое значение в качестве оборонных сооружений, ведь можно было спокойно расстрелять стены замка пушками издалека. Поэтому многие замки стают просто резиденциями богатых феодалов, часть замков вовсе пустеет. Впоследствии многие замки были разобраны на камень, для строительства уже обычных домов и поэтому не сохранились до наших дней.
Видео
И напоследок интересный документальный фильм об истории средневековых замков в Европе.
P. S. И почти на правах рекламы, но ключевое «почти», особым вдохновением при написании этой статьи стала недавно вышедшая компьютерная игра Kingdom come Deliverance, которая сделана на основе настоящих исторических событий, некогда происходивших в средневековой Чехии, и представляет собой помимо всего прочего отличный виртуальный экскурс в историю европейского средневековья. Одним словом, наш исторический сайт ее рекомендует всем читателям.
Рыцарский замок — безопасное жилище в Средневековье
При упоминании замков средневековья на ум приходят живописные стены, обвитые плющом, прекрасные дамы в высоких башнях и благородные рыцари в блестящих доспехах. Но не эти возвышенные образы мотивировали феодалов возводить непреступные стены с бойницами, а суровая реальность.
Кто владел замкам в средневековье?
В Средние века Европа переживала множество перемен. После распада Римской Империи начались процессы переселения народов, появились новые королевства и государства. Все это сопровождалось постоянными конфликтами и распрями.
Дворянин-феодал, который имел рыцарский титул, для защиты от врагов, а ими могли стать даже ближайшие соседи, был вынужден максимально укреплять своё жилище и строить замок.
Википедия предлагает различать замок и крепость. Крепость – обнесённый стеной участок земли с домами и другими зданиями. Замок меньше по размеру. Это единое строение, которое включает в себя стены, башни, мосты и прочие сооружения.
Замок являлся частной крепостью благородного лорда и его семьи. Помимо прямой функции защиты, он был показателем власти и благосостояния. Но не все рыцари могли себе это позволить. Собственником мог быть и целый рыцарский орден — сообщество воинов.
Как и из каких материалов строили средневековые замки?
Строительство настоящего замка было трудоёмкой и затратной процедурой. Все работы осуществлялись вручную и иногда длились десятилетиями.
Перед началом строительства необходимо было выбрать подходящее место. Самые непреступные замки возводили на утёсах крутых скал. Однако чаще выбирали возвышенность с открытым обзором и рекой поблизости. Водная артерия была необходима для наполнения рвов, а также использовалась как путь для транспортировки грузов.
На земле выкапывали глубокий ров и формировали насыпь. Затем с помощью строительных лесов возводили стены.
Сложной задачей было строительство колодца. Приходилось копать глубоко вниз или долбить скальную породу.
Выбор материала для строительства зависел от многих факторов. Решающее значение имели:
- местность;
- человеческие ресурсы;
- бюджет.
Если поблизости была каменоломня – строение возводили из камня, в противном случае использовали дерево, песок, известняк или кирпич. Для внешней стороны применяли облицовочные материалы, например, обработанный камень. Соединяли элементы стен с помощью известкового раствора.
Хотя стекло в те времена было известно, в замках его не использовали. Узкие окна закрывали слюдой, кожами или пергаментом. Внутри жилых помещений владельцев замка стены часто покрывали фресками и завешивали гобеленами. В остальных комнатах ограничивались слоем извести или оставляли нетронутую кладку.
Из каких элементов состояли замки?
Точная конфигурация замка зависела от местных традиций, ландшафта, богатства владельца. С течением времени появлялись новые инженерные решения. Построенные ранее сооружения часто достраивались и перестраивались. Среди всех Средневековых укреплений можно выделить несколько традиционных элементов.
Ров, мост и ворота
Замок был окружен рвом. Если поблизости находилась река, его затопляли. На дне устраивали волчьи ямы – углубления с кольями или острыми прутьями.
Попасть внутрь через ров можно было только с помощью моста. Опорами служили огромные бревна. Часть моста поднималась и закрывала собой проход внутрь. Механизм подъёмного моста был устроен таким образом, что с ним могли справиться 2 стражника. В некоторых замках мост имел механизм качелей.
Ворота были двустворчатыми и закрывались поперечной балкой, которая задвигалась в стену. Хотя их сколачивались из нескольких слов прочных досок и обивали железом, ворота оставались самой уязвимой частью строения. Их защищала надвратная башня с комнатой для стражи. Вход в замок превращался в длинный узкий проход с отверстиями в потолке и стенах. Если враг оказывался внутри, на него лился поток кипятка или смолы.
Помимо деревянных ворот, часто присутствовала решётка, которая закрывалась с помощью лебёдки и канатов. В экстренном случае, канаты обрубали, преграда резко падала.
Дополнительным элементом защиты ворот являлся барбакан — стены, идущие от ворот. Противникам приходилось втискиваться в проход между ними под градом стрел.
Стены и башни
Высота стен средневекового укрепления достигала 25 метров. Они имели мощное основание и противостояли ударам стенобитных орудий. Глубокий фундамент был призван защитить от подкопа. Толщина стен к верху уменьшалась, они становились покатыми. В верхней части за зубцами тянулась платформа. Находясь на ней, защитники обстреливали врагов через щелевидные отверстия, сбрасывали вниз камни или выливать смолу.
Часто строились двойные стены. Преодолевая первую преграду, противники попадали в узкое пространство перед второй стеной, где становились лёгкой добычей лучников.
По углам периметра располагались сторожевые башни, которые выдавались вперёд по отношению к стене. Внутри они разделялись на этажи, каждый из которых являлся отдельным помещением. В крупных замках башни для укрепления имели вертикальную перегородку.
Все лестницы в башнях были винтовыми и очень крутыми. Если враг проникал на внутреннюю территорию, защитник имел преимущество и мог скинуть агрессора вниз. Изначально, башни имели прямоугольную форму. Но это мешало обзору при обороне. На смену пришли круглые строения.
Внутренние постройки
За главными воротами находился узкий двор, который хорошо простреливался.
Остальное внутреннее пространство замка было занято постройками. Среди них:
мастерские;- конюшни;
- псарни;
- жилища слуг;
- открытые кухни;
- большой зал;
- тюремное помещение.
мастерские;В крупных рыцарских замках внутри располагался огород, а иногда и целый сад.
Центральное и самое укреплённое строение любого замка – башня донжон. В нижней части находилось хранилище со съестными припасами и арсенал с оружием и снаряжением. Выше располагалась комната стражи, кухня. Верхнюю часть занимало жилище владельца и его семьи. На крыше устанавливали метательное орудие или катапульту. Наружные стены донжона имели небольшие выступы. Там находились уборные. Отверстия открывались наружу, отходы падали вниз. От донжона могли вести подземные ходы в убежище или соседние здания.
Обязательным элементов замка в Средние века была церковь или капелла. Она могла располагаться в центральной башне или быть отдельным строением.
Замок не мог обходиться без колодца. При отсутствии источника воды, обитатели не продержались бы и нескольких дней при осаде. Колодец защищало отдельное строение.
Условия проживания в замке
Замок обеспечивал потребность в безопасности. Однако другими благами его обитателям часто приходилось пренебречь.
Внутрь помещений проникало мало света, так как окна заменяли узкие бойницы, которые были затянуты плотными материалами. Жилые комнаты отапливались с помощью каминов, но это не спасало от промозглой сырости и холода. Суровой зимой стены промерзали насквозь. Использовать уборные в холодное время года было особенно дискомфортно.
Жителям часто приходилось пренебрегать гигиеной. Большая часть воды из колодца уходила на поддержание жизненных функций и уход за животными.
С течением времени, структура замков усложнялась, появлялись новые элементы. Однако развитие пороховых орудий, лишило замки основного преимущества – неприступности. На смену пришли крепости с более сложными инженерными решениями.
Постепенно замки средневековья, многие из которых дошли до наших времён, превратились в памятники архитектуры и напоминают об эпохе рыцарства.
Ликбез: как на самом деле был устроен рыцарский замок
Рыцарский замок уже давно превратился в один из главных символов Средневековья. Как строили такие укрепления? Что такое барбакан, машикули, герса? Об этом и не только — в нашем ликбезе.
Откуда появился замок?
Появление замка тесно связано с настоящей «военной революцией», которая произошла на заре Средневековья.
Огромные пешие армии Древнего мира превратились в немногочисленное конное рыцарское войско. И сразу же встал вопрос: как такими силами — сильным, но небольшим отрядом всадников — контролировать свои владения? Ответом стало сооружение укреплённых пунктов, в которых обитали рыцарь и его войско.
Эти укрепления можно было успешно удерживать в случае войны. Они служили политическим центром, где жил феодал и куда стекались налоги. Там же происходили все самые важные события в округе.
Вскоре замки распространились по всей Европе от Англии до Древней Руси. Повсюду археологи находят следы очень похожих фортификационных сооружений.
Холм и башня
Замки широко распространились в Европе в Х веке. Тогда это были совсем не те величественные каменные сооружения, так хорошо знакомые нам. Ранние крепости были больше утилитарными, нежели красивыми. Зато такая фортификация легко и быстро возводилась силами буквально пары десятков работников.
Строились первые замки предельно просто. Выбирался подходящий холм — если его не было в нужном месте, то приходилось делать искусственную насыпь, — и на нём строилась большая башня из брёвен. Вокруг башни устанавливался частокол с воротами из прочных досок.
Такое укрепление можно построить буквально за пару недель. Несмотря на это, его боевая эффективность очень высока. Взять подобный замок отрядом конницы было почти невозможно. Если у обороняющихся имелись запасы пищи и воды, они долго могли противостоять численно превосходящему отряду осаждающих.
Но дерево недолговечно и уступает в прочности камню. Поэтому при первой же возможности деревоземляные замки стали превращать в каменные. Поначалу они полностью повторяли прежнюю конструкцию — большая башня и стены вокруг неё. Только теперь все строения возводились из тёсаного камня того сорта, которым были богаты окрестности.
Донжон и цитадель
В центре замка всегда возвышался донжон — большая и самая высокая башня, эдакая крепость внутри крепости.
Стены донжона самые толстые. На первом этаже, как правило, не делали окон, а вход в башню часто размещался на уровне второго этажа. К нему вела деревянная галерея, которую в тот момент, когда донжон становился последним рубежом обороны, можно было легко разрушить или поджечь. В большой башне находились жилые помещения хозяина замка, арсенал с оружием, запасы еды на случай осады.
Постепенно донжон превратился в замковую цитадель — целый укреплённый комплекс в сердце замка.
Её задача — затруднить взятие замка, когда защитники сражаются на последнем рубеже обороны. Стены цитадели образовывали внутренний двор замка. Обычно он очень маленький, с колодцем в центре двора.
Стены и башни
Первоначально стены замка обходились без дополнительной защиты, но вскоре придумали башни. Они служили укрытием для стрелков, которые осыпали осаждающих дождём из стрел. Поэтому башни чаще всего строились друг от друга на расстоянии полёта стрелы.
Сначала такие строения делались четырехугольными. Но углы оказались слабым местом укрепления, и постепенно все замки обзавелись более устойчивыми к осадным орудиям и подкопам круглыми башнями. Сооружались они из самых больших камней.
Стены средневековых замков оставались наиболее уязвимой частью укрепления. Их могли разбить снаряды требушетов, они могли обрушиться в результате подкопа. Для защиты от подобных угроз стали делать наклонную насыпь у основания стены, часто для прочности покрытую камнем. Благодаря ей стена замка в основании становилось очень толстой, и можно было не опасаться её быстрого разрушения.
Чтобы сражаться с врагом, в стенах и башнях замка проделывались отверстия — бойницы. Их делали очень узкими с внешней стороны и широкими с внутренней. Это позволяло лучнику занимать удобную для обстрела позицию, а неприятельским стрелкам было очень сложно попасть в тонкую щель в стене.
Навесные бойницы назывались машикули. Они применялись для стрельбы сверху вниз в тех, кто подошёл вплотную к стене, а также для забрасывания их камнями и поливания кипятком или смолой.
Ворота и барбакан
Ещё одно уязвимое место замка — ворота. Действительно, если всё построено из камня, то проще всего проломить единственную деревянную часть сооружения. Поэтому ворота сами превращались в укрепление, которое состояло из башни или даже двух, позволявших обстреливать нападающих.
Если ворота оказывались разрушены, то противника встречала тяжёлая железная решетка — герса. Обычно она находилась в поднятом состоянии, но в нужный момент её опускали, и прорвавшиеся через ворота вражеские бойцы оказывались перед новым препятствием.
В больших замках укрепления ворот превращались в отдельное фортификационное сооружение. В этом случае на другой стороне рва строили барбакан — дополнительную башню или даже несколько башен, окружённых стеной. В итоге, чтобы просто подойти к замковым воротам, надо было не только преодолеть ров, но и перед этим взять барбакан. От барбакана к воротам вёл мост, который или делали подъёмным, чтобы развести в случае осады, или, недолго думая, разрушали.
Другие ухищрения
Часто в больших замках применяли несколько рядов стен. Благодаря этому, когда первая линия обороны прорывалась, атакующие оказывались в ловушке. Они попадали в небольшой двор между линиями стен, который отлично простреливался, и несли тяжёлые потери.
Стены замка с внутренней стороны имели галереи, по которым воины могли быстро перебежать к наиболее опасному участку. Сначала галереи делались из дерева, но затем превратились в часть самой стены.
Чаще всего замки окружались рвом. Который, к слову, не всегда был заполнен водой. Но если имелась возможность построить замок на острове, степень его неприступности серьёзно возрастала.
Порой укрепления строились не просто на холме, а на вершине скал. В этом случае подняться к стенам замка становилось для осаждающих отдельным квестом. А затащить на гору осадные машины и подавно удавалось не каждому войску.
И напоследок — о гигиене. Осматривая стены древних замков, иногда можно увидеть такие небольшие выступы размером с платяной шкаф, с отверстием, похожим на машикули. Это замковые туалеты — гардеробы. В маленькой комнатке устраивалось отхожее место, а нечистоты стекали по специальному жёлобу или просто по стене прямо в замковый ров. Чаще всего выход в гардероб находился рядом с господской спальней.
В Новое время, после того как артиллерия сделала средневековые замки бесполезными, правила фортификации очень сильно изменились. Исчезли линии стен, защитные сооружения стали ниже, но существенно толще. Впрочем, об этом читайте в следующем материале.
Крепости и осадное дело крестоносцев
Рыцарский замок стал одной из отличительных черт европейского Средневековья. С началом крестовых походов в XI веке характерные для Европы укрепления начали появляться и в Святой земле — в дополнение к уже существовавшим здесь крепостям. Посмотрим, какую роль эти укрепления сыграли в военных кампаниях на Ближнем Востоке, как выглядели и как держались в случае осады, а также как сами рыцари брали замки противника.
Значение замков в Святой земле
Замок возник как срубленный из дерева и расположенный на возвышенности небольшой опорный пункт, предназначенный для контроля близлежащей территории, а к XIII веку эволюционировал в мощную каменную крепость с концентрическими рядами массивных стен, высокими башнями и сложными системами дополнительных укреплений. Конечно, грандиозные оборонительные конструкции появились задолго до Средних веков и продолжали возводиться и позже, но отличительной особенностью замков стали малые размеры и высокая башня — донжон. Такая концепция позволяла господствовать над местностью с помощью небольших контингентов войск. Замок обладал широким спектром функций: это был и оружейный и продовольственный склад, и штаб-квартира, и наблюдательный аванпост, и убежище, а также сборный пункт, место взимания пошлин, угроза вражеским коммуникациям, оплот независимости и центр рыцарской мощи. При этом замок нередко сводил на нет численное превосходство противника и обходился гораздо дешевле содержания полевой армии, решившей этот замок осаждать — если не брать во внимание траты на наиболее выдающиеся замки.
Таким образом, замок наряду с таранным ударом бронированной конницы стал ещё одним преимуществом, с помощью которого крестоносцы нивелировали разницу в мобилизационных и экономических ресурсах и продержались в Святой земле на протяжении двух веков. Анализ военных событий 1097–1291 годов показывает, что именно осады укреплённых узлов обороны, преимущественно замков, были главным видом боевых действий.
Стратегическая ценность замка возрастала при включении его в единую линию обороны. Несколько таких линий обороны из цепи замков крестоносцы выстроили или модернизировали возле главных городов, путей сообщения и природных преград: горных перевалов, переправ и т.д. Важную роль в возведении, реконструкции и обороне замков играли военно-монашеские ордены, особенно тамплиеры и госпитальеры.
Крепости сарацин и крестоносцев
Оборонительные укрепления известны на территории Святой земли с бронзового века. К началу крестовых походов можно выделить четыре основных их типа:
- омейядские пустынные замки;
- городские стены;
- изолированные форты (бурджи);
- городские цитадели.
Многие фортификационные сооружения на Востоке были построены византийцами или следовали византийским стандартам. Считается, что изолированные форты (византийские паргосы), возникшие в VII веке, могли бы рассматриваться как предтечи рыцарских замков — по крайней мере, они близки им по своим функциям и задачам. Однако паргосы, как и сарацинские бурджи, не обладали той долей независимости, что их «собратья» в Европе, и не развились в нечто большее. Максимальная плотность «докрестоносных» укреплений наблюдалась, что логично, в области византийско-сарацинского пограничья: в Киликии, Тавре и Северной Сирии. После фрагментации власти сельджуков в конце XI века многие крепости стали оплотом местных армянских, арабских и тюркских князьков, а также ассасинов. Вожди сельджуков, закрепившиеся в регионе, особое внимание уделяли городским цитаделям, а городские стены из-за нехватки средств находились при них в запустении.
Нашествие франков вынудило сарацин укреплять обороноспособность городов, насколько это позволяла казна. И всё же главными твердынями ислама оставались цитадели с высокими стенами и большими гарнизонами: Дамасская, Каирская и т.д. Ни одна из них оказалась не по зубам западным завоевателям.
Крестоносцы, уступая противнику в людских ресурсах, строили замки, исходя из основополагающего факта своей малочисленности. Феномен рыцарских замков в Леванте состоит, по словам Кэрол Хилленбранд, в том, что
«у крестоносцев небольшое число людей должно было выполнять работу многих, в то время как у мусульман людей всегда было в достатке».
Замки крестоносцев строились и постоянно перестраивались с учётом рельефа местности и географического положения. В них применялась лучшая каменная кладка и использовался весь потенциал оборонительных возможностей. Это делало строительство замков дорогостоящим предприятием (в отличие от их первоначальных образцов), но позволяло защищать эти укрепления небольшими силами.
Мусульмане предпочитали бутовую или кирпичную кладку, особенно в XII веке. Их замки-форты были слишком большими, строились слишком быстро и без воображения. Как уже говорилось, главные усилия исламские архитекторы направляли на цитадели крупных городов. Во время правления аль-Адила в начале XIII века они были значительно перестроены и усовершенствованы. Особенно впечатляюще выглядела Алеппская цитадель, к сожалению, сильно пострадавшая во время боёв за город в 2012–2016 годах.
Как защищались замки
Подразумевая под стенами весь комплекс защиты (местоположение, затрудняющее доступ к замку, продуманную фортификационную систему, технологическое превосходство над осаждавшими), под запасами — доступ к воде и провианту, материалам и капиталам, под воинами — достаточное их число и достаточную мотивацию, мы можем вывести универсальную формулу для осаждённых: чтобы замок никогда не был взят, он должен обладать несокрушимыми стенами, неистощимыми запасами и неутомимыми воинами. Реальность же, как всегда, далека от идеала, и история осад в Святой земле лишнее тому подтверждение.
Благодаря археологии замки Святой земли изучены достаточно хорошо. Известны точные размеры многих строений, общие планы укреплений, техника их возведения и примерная численность гарнизонов. Дискуссии о преобладающем влиянии — византийском, французском или арабском — оживляют повествование, но не затрагивают размеры и формы самих артефактов. Согласно исследованиям, основными искусственными элементами обороны замка были:
- рвы;
- стены;
- крепостные (сторожевые) башни;
- донжон;
- барбаканы и сложные входы в замок;
- линии сообщений;
- огневые точки;
- укреплённые здания;
- форма крепости;
- внешние форты.
Средняя толщина внешних стен составляла 2,5 м и оставалась такой на протяжении всей рассматриваемой эпохи, хотя отдельные замки — например, Тортоса, Джубайл или Саон — имели стены вдвое толще. Крепостные башни демонстрировали тенденцию к росту: в XIII веке они стали выше и крепче, возросло количество бойниц и амбразур. Сами башни делились на квадратные и круглые. Лоуренс Аравийский считал, что у тамплиеров преобладал первый тип, а у госпитальеров второй. Это утверждение верно только относительно самых известных замков: Тортосы и Шато де Пелерина, Маргата и Крак де Шевалье.
Несколько слов о снабжении. Каждый замок имел кладовые и погреба, где хранились нескоропортящиеся продукты, прежде всего зерно. Однако важнейшей ценностью в Леванте была вода. Крепости старались строить вблизи живительных родников, при необходимости рыли колодцы и устанавливали дождевые цистерны. Например, в замке Монреаль был выкопан туннель до подземного источника, в Каирской цитадели имелась 90-метровая шахта, в больших замках Монфор и Сафед были устроены крытые резервуары. Их стены обмазывались специальной извёсткой, которая, как считалось, сохраняла качество воды и не давала ей испортиться. Все запасы находились под надёжной охраной для контроля ежедневного потребления и во избежание диверсий (отравления воды или повреждения хранилища). Нормы расходования зависели от конкретных обстоятельств.
Наконец, воины. Замки строились в том числе и с таким расчётом, чтобы их могли оборонять менее квалифицированные воины, а стойкость и самоотверженность защитника уравновешивали стальную хватку рыцаря. Если запасов хватало, а башни не рушились под таранами штурмующих, небольшой гарнизон мог сковать значительные силы на долгое время. В качестве методов активной обороны гарнизон применял вылазки и контрподкопы. Как правило, стандартная осада длилась 20–40 дней, после чего или замок бывал взят, или осаждавшие отступали. Ресурсы атакующей стороны и политическая обстановка редко позволяли более масштабные предприятия. Длительные осады, по году и более, за 200 лет случались всего десять раз, и все они закончились падением осаждённых крепостей.
Шато Пелерин
На примере поздней крепости тамплиеров Шато Пелерин проследим, как воплощались на практике принципы военного строительства крестоносцев. Шато Пелерин (что можно перевести как «замок пилигримов») не был тем орлиным гнездом на неприступной скале, какое обычно рисует воображение при упоминании рыцарских резиденций. Он принадлежал к типу «морских» крепостей — таких как Тир, Нефин или Тортоса, где значительную часть оборонительной нагрузки несло море.
Тамплиеры начали возводить Шато Пелерин на квадратном скалистом мысе размером 280×168 м в 15 км южнее Хайфы в 1218 году, во время Пятого крестового похода. Наиболее уязвимая восточная сторона была укреплена комбинацией сухого рва и двойных стен. Каменный контрэскарп заходил в море для предотвращения обхода по отмели.
Первая стена была сооружена из огромных тёсаных камней и в сочетании со рвом и тремя башнями давала высоту 20–26 м. Две галереи с 20 амбразурами каждая позволяли вести обстрел 40 арбалетчикам одновременно. Бойницы башен поддерживали их перекрёстным огнём и контролировали мёртвое пространство перед воротами. Вторая стена, перекрывавшая перешеек, была короче, но шире и выше, и по флангам поддерживалась двумя одинаковыми башнями. Высота стены была такова, что позволяла стрелять поверх голов защитников первой линии и тем самым усиливала оборону замка.
Внутренний двор размером 128×62 м был с трёх сторон окружён внешней стеной и дополнительно укреплён жилыми хозяйственными постройками. Различные части замка соединялись подземными туннелями. Подвальные кладовые, уходившие на 16 м в глубину и занимавшие площадь 67×10 м, хранили неистощимые запасы провианта. На южной оконечности мыса находились причал и небольшая гавань.
Шато Пелерин был осаждён дважды: в 1220 году аль-Муаззамом и в 1265 году Бейбарсом. Оба раза безуспешно. После падения Акры в 1291 году тамплиеры покинули замок и эвакуировались на Кипр. В отличие от многих других крепостей крестоносцев Шато Пелерин был разрушен не мамлюками, а землетрясением 1837 года. Ныне развалины замка находятся на территории военно-морской базы Атлит и являются тренировочной зоной израильских коммандос.
Как захватывались замки
Какими возможностями располагали полководцы, решившие захватить замок, и на чём строили свои планы действий? Наличие армии, осадных средств и благоприятного момента — вот те составляющие, что позволяли начать предприятие. Ядром средневековых армий являлась конница (тяжёлая у франков или лёгкая у тюркских племён), но для осады наибольшую ценность представляла пехота. Несмотря на пренебрежение рыцарей, а вслед за ними и хронистов, пехота времён крестовых походов имела важное значение. Единственными пехотными частями, заработавшими некоторую репутацию в глазах знати, были арбалетчики. Однако во время осад были важны не только воинские навыки, но и тяжёлый физический труд: копание рвов, рубка деревьев, сооружение машин и т.д, и тогда простые копейщики становились не менее востребованными, чем самые прославленные бойцы. Бывало, что при осадах тасканием камней, этим «низким промыслом во славу господа», приходилось заниматься баронам и королям, подавая пример своим подчинённым. На лошадях замки брались только изменой или наскоком. В остальных случаях, коих было большинство, они покорялись больше лопате и молотку, чем франкскому мечу или дамасской сабле.
Четырьмя самыми распространёнными техническими способами захвата городов были тараны, осадные башни, подкопы и камнемётные машины (средневековая артиллерия). Тараны, направленные против ворот или стен, были в ходу в начале крестоносной эпохи — например, при взятии Иерусалима в 1099 году. В XIII веке их применение считалось уже не особо эффективным. Подвижные осадные башни — трудоёмкие в изготовлении, требовавшие большого расхода дефицитного на Востоке дерева — применялись только при больших осадах до конца 1230-х годов. Число таких башен никогда не превышало трёх. Так было у стен Иерусалима (1099), Бейрута (1110), Александрии (1174) и Акры (1190).
К подземной войне прибегали на всём протяжении крестовых походов. В частности, немецкие крестоносцы специально нанимали опытных в этом деле саксонских рудокопов, способных пробить проход даже в скальной породе, а сарацины вербовали людей из Хорасана. Главной целью подкопа была установка «мины» — деревянных подпорок под башню или стену. После поджога балки сгорали, и башня обрушалась. В качестве противодействия подкопам использовались контрподкопы, задача которых заключалась в том, чтобы помешать вражеским минёрам.
Широкое внедрение нового принципа действия камнемётов стало вехой в истории допороховой артиллерии. К XIII веку устройства гравитационного типа (требушеты) потеснили метательные машины тенсионного и торсионного типов, превзойдя их по всем характеристикам. Принцип противовеса позволял этим гигантским пращам метать огромные камни весом 40–100 кг на внушительные расстояния (200–400 м). Точность стрельбы регулировалась изменением длины пращи, наклона зубца, веса снаряда или противовеса. Требушеты были разборными, что позволяло применять их многократно. Мамлюки очень эффективно использовали «франкские машины» во время больших осад во времена султанов Бейбарса, Калауна и аль-Ашрафа.
На поведение осаждающих часто влияли внешние обстоятельства: мятеж в другой провинции, подход деблокирующей армии, нехватка финансовых средств, болезни, голод и дезертирство. В приморских городах ключевую роль при осадах играл флот. Например, во время крестоносного натиска 1099–1124 годов военно-морская поддержка использовалась в 14 из 19 случаев и только дважды не приводила к успеху — при Сидоне (1108) и при Тире (1111–1112). Первостепенную помощь с моря оказывали итальянские республики Пиза, Генуя и Венеция.
Весьма поучительна с точки зрения захвата крепостей Хаттинская кампания Саладина в 1187 году. Её истинные результаты стали очевидны не после чудовищного разгрома крестоносцев 4 июля, а после того, как Саладин умело воспользовался растерянностью проигравших, ловко менял пленных на замки и комбинировал штурмы с милосердными условиями капитуляции.
Осада Аскалона
В качестве примера приведём осаду Аскалона иерусалимским королём Балдуином III в 1153 году. Расположенный в Южной Палестине Аскалон был единственным приморским городом от вершин Тавра до дельты Нила, не попавшим под власть крестоносцев в период их наивысшей экспансии (1099–1124) и остававшимся в руках Фатимидов. Это была большая и сильная крепость, военно-морская база, ворота в Египет. Крестоносцы издавна претендовали на Аскалон. Город был пожалован графу Яффы, а его здания были распределены между баронами и орденами. Захват его планировался несколько раз. В 1123 году венецианцы бросали жребий, какой город брать: Тир или Аскалон. В тот раз выбор пал на Тир. В 1150 году ситуация вокруг Аскалона начала накаляться. Этому способствовала смута в Египте, а также амбиции юного короля Балдуина III. Возле Аскалона в кратчайшие сроки на античных развалинах была воздвигнута маленькая крепость Газа, перешедшая под охрану тамплиеров, после чего стычки в окрестностях Аскалона стали происходить регулярно.
25 января 1153 года войско Иерусалимского королевства в полном составе двинулось к Аскалону. Короля сопровождали великие магистры тамплиеров и госпитальеров, бароны королевства, иерусалимский патриарх и архиепископы. Из Сидона прибыл флот в числе 15 кораблей. Расположенный полукольцом город был полностью обложен. В середине апреля франки получили подкрепление в виде пяти кораблей (видимо, норвежских), но египтяне прислали эскадру в 70 судов, которая беспрепятственно вошла в порт, разгрузилась и ушла.
Крестоносцы продолжили осаду, направив главные усилия на постройку осадных орудий. Особо выделялась башня, превышавшая высотой стены крепости. В августе её пододвинули почти вплотную. 16 августа осаждённые в ходе вылазки подожгли эту башню. Опрокинувшись на стену, она раскалила и повредила каменную кладку. Образовалась брешь. Тамплиеры, в зоне ответственности которых это произошло, решили в одиночку захватить город. Сорок рыцарей во главе с магистром ринулись в проход, а оставшиеся следили, чтобы другие христиане не приближались к этому месту и не украли славу победы у тамплиеров. В результате рыцари храма были окружены и перебиты, а их трупы повешены на городских стенах.
Всё это произвело удручающее впечатление на короля. Пошли толки о сворачивании осады. Только твёрдость и красноречие патриарха Фулька и магистра госпитальеров Раймона де Пюи убедили остальных продолжать дело. Египтяне, воодушевлённые победой над тамплиерами, предприняли масштабную вылазку, но были полностью разбиты. Так фортуна ещё раз показала свое непостоянство.
19 августа 1153 года осаждённые сдали город на условиях свободного пропуска по морю и по суше. Аскалон перешёл в руки крестоносцев. Это был крупный успех. Граница Египта отодвинулась к Нилу, а слава Балдуина прогремела по всей Европе. Правда, на следующий год захват Дамаска Нуреддином полностью изменил политический расклад в регионе, и большая победа превратилась в малозначительный эпизод.
Немного статистики
Анализируя каталог осад, можно заметить, что соотношение между осаждавшими и осаждёнными составляет примерно 5 к 1 в пользу сарацин, то есть крестоносцам намного чаще приходилось сидеть за стенами крепостей, чем брать их. Это легко объяснимо общей расстановкой сил. Стратегическое наступление ислама началось после падения Эдессы в 1144 году, и возведение замков стало главным ответом крестоносцев. Только на территории Иерусалимского королевства, согласно средневековым источникам и современным археологам, насчитывалось 166 замков и крепостей, а были ещё Антиохийское княжество, Армяно-Киликийское царство и графство Триполи.
Лучшие замки строили военно-монашеские ордены. На Востоке тамплиерам принадлежало 36 замков, госпитальерам — 26, тевтонцам — пять. Самые крупные из них — Керак, Маргат или Тортоса — более чем вдвое превосходили французские аналоги той эпохи, такие как Куси или Пьерфон. Неудивительно, что при столь плотной обороне сарацины испытывали трудности при отвоевании земель. Двумя главными «покорителями городов» стали Саладин и Бейбарс, но даже у них случались неудачи.
Как построить средневековый замок
Нормандское завоевание Англии привело к буму в строительстве замков, но процесс создания крепости с нуля далеко не так прост.
Замок Бодиам в графстве Восточный Суссекс, основан в 1385 году
1) Тщательно выберите место для строительства
Крайне важно построить свой замок на возвышении и в стратегически важной точке.
Замки обычно возводились на естественных возвышениях, и обычно оборудовались связующим с внешним окружением звеном, таким, как брод, мост или проход.
Историкам редко удавалось найти свидетельства современников, касающиеся выбора места для строительства замка, но всё же они существуют. 30 сентября 1223 года 15-летний король Генрих III прибыл в Монтгомери со своей армией. Король, успешно проведший военную кампанию против уэльского принца Лливелина ап Иорверта, собирался построить в этой местности новый замок, чтобы обеспечить безопасность на границе своих владений. Английским плотникам дали задание подготовить древесину ещё за месяц до этого, но советники короля только сейчас определили место строительство замка.
Замок Монтгомери, когда его начали строить в 1223 году, расположился на возвышении
После тщательного обзора местности они выбрали точку на самом краю выступа над долиной реки Северн. По словам летописца Роджера Вендоверского, эта позиция «выглядела неприступной для любого». Также он отметил, что замок был создан «для безопасности региона от частых атак уэльсцев».
Совет: определите места, в которых топография возвышается над транспортными маршрутами: это естественные места для замков. Имейте в виду, что дизайн замка определяется местом постройки. К примеру, у замка на выступе обнажённых пород будет сухой ров.
2) Выработайте осуществимый план
Вам потребуется мастер-каменщик, умеющий рисовать планы. Также пригодится инженер, сведущий в оружии.
У опытных солдат могут быть свои идеи по поводу дизайна замка, в смысле форм его зданий и их расположения. Но вряд ли у них найдутся знания уровня специалистов по дизайну и постройке.
Для реализации идеи требовался мастер-каменщик – опытный строитель, чьей отличительной чертой было умение рисовать план. Разбираясь в практической геометрии, он использовал такие простые инструменты, как линейка, угольник и циркуль, для создания архитектурных планов. Мастера-каменщики представляли рисунок с планом здания для утверждения, а во время строительства контролировали его возведение.
Когда Эдвард II приказал построить башню в Нарсборо, он лично утверждал планы и требовал отчётов о строительстве
Когда Эдвард II в 1307 начал строить огромную жилую башню в замке Нарсборо в Йоркшире для своего фаворита Пирса Гавестона, он не только лично утверждал план, созданный лондонским мастером-каменщиком Хью Тичмаршевским – вероятно, сделанные в виде рисунка – но также потребовал регулярных отчётов о строительстве. С середины XVI века новая группа профессионалов, называемых инженерами, всё чаще начали брать на себя роль в разработке планов и возведении укреплений. У них были технические знания об использовании и мощности пушек, как для защиты, так и для нападения на замки.
Совет: планируйте бойницы для обеспечения широкого угла атаки. Придавайте им форму в соответствии с используемым оружием: лучникам с большими луками нужны большие откосы, арбалетчикам – поменьше.
3) Наймите большую группу опытных рабочих
Вам потребуются тысячи людей. И не обязательно все они придут по доброй воле.
Для строительства замка требовались огромные усилия. Документальных свидетельств о строительстве первых замков Англии с 1066 года у нас нет, но из масштабов многих замков того периода становится ясно, почему в некоторых хрониках утверждается, что англичане находились под гнётом строительства замков для своих норманнских завоевателей. Но с более позднего времени средних веков до нас дошли некоторые сметы с детальной информацией.
Во время вторжения в Уэльс в 1277 году король Эдуард I начал строительство замка во Флинте, северо-восточной части Уэльса. Возвели его быстро, благодаря богатым ресурсам короны. Через месяц после начала работ, в августе, на строительство привлекли 2300 человек, включая 1270 землекопов, 320 дровосеков, 330 плотников, 200 каменщиков, 12 кузнецов и 10 углежогов. Всех их согнали с окрестных земель под вооружённым эскортом, смотревшим, чтобы они не дезертировали со строительства.
Периодически к строительству могли привлекать иностранных специалистов. К примеру, миллионы кирпичей для перестройки замка Таттершолл в графстве Линкольншир в 1440-х одах поставил некто Болдвин «Docheman», или Dutchman, то есть, «нидерландец» – очевидно, иностранец.
Совет: в зависимости от размера рабочей силы и расстояния, которое ей пришлось преодолеть, возможно, понадобиться обеспечить им проживание на месте стройки.
4) Обеспечьте безопасность места строительства
Недостроенный замок на территории противника очень уязвим для атак.
Чтобы построить замок на вражеской территории, необходимо защищать стройку от атак. Например, можно обнести стройку деревянными укреплениями или невысокой каменной стеной. Такие средневековые системы защиты иногда оставались и после постройки здания в качестве дополнительной стены – как, например, в замке Бома́рис, строительство которого было начато в 1295 году.
Бома́рис (англ. Beaumaris, валл. Biwmares) — город на острове Англси, Уэльс.
Также важна безопасная связь с внешним миром для доставки стройматериалов и провианта. В 1277 году Эдуард I прорыл канал к реке Клюид прямо от моря и до места расположения его нового замка в Рюдлане. Внешняя стена, построенная для защиты места строительства, доходила до причалов на берегах реки.
Замок Рюдлан
Проблемы с безопасностью могут возникнуть и при кардинальной перестройке существующего замка. Когда Генрих II перестраивал Дуврский замок в 1180-х, все работы были тщательно распланированы так, чтобы укрепления обеспечивали защиту на всё время ремонта. Согласно сохранившимся указам, работа с внутренней стеной замка началась только, когда башня была уже достаточно отремонтирована для того, чтобы в ней могла дежурить стража.
Совет: стройматериалы для строительства замка большие и объёмные. Если это возможно, лучше перевозить их по воде, даже если для этого придётся построить док или канал.
5) Подготовьте ландшафт
При строительстве замка, возможно, придётся перемещать внушительное количество земли, что обходится недёшево.
Часто забывают, что укрепления замка строились не только за счёт архитектурных приёмов, но и за счёт проектирования ландшафта. На перемещение земли выделялись огромные ресурсы. Масштабы земельных работ норманнов можно признать выдающимися. К примеру, по некоторым подсчётам, насыпь, возведённая в 1100 году вокруг замка Плеши в Эссексе потребовала 24 000 человеко-дней.
Некоторые аспекты работы с ландшафтом требовали серьёзных навыков, особенно создание рвов с водой. Когда Эдуард I перестроил лондонский Тауэр в 1270-х, он нанял иностранного специалиста, Уолтера Фландерского, для создания огромного приливного рва. Рытьё канав под его руководством обошлось в £4 000, ошеломительную сумму, почти четверть стоимости всего проекта.
Гравюра XVIII века с планом лондонского Тауэра 1597 года показывает, сколько земли необходимо было передвинуть для постройки рвов и валов.
С повышением роли пушек в осадном искусстве земля стала играть ещё более важную роль в качестве поглотителя пушечных выстрелов. Что интересно, опыт в перемещении больших объёмов земли позволил некоторым инженерам, специалистам по укреплениям, найти работу в качестве дизайнера садов.
Совет: сократите время и затраты, выкапывая каменную кладку для стен замка из рвов вокруг него.
6) Заложите фундамент
Тщательно воплотите план каменщика в жизнь.
Используя верёвки нужной длины и колышки было возможно обозначить фундамент здания на земле в натуральную величину. После того, как были выкопаны канавы для фундамента, начиналась работа над каменной кладкой. Для экономии ответственность за стройку возлагалась на старшего каменщика вместо мастера каменщика. Кладки в средневековье обычно измеряли в родах, один английский род = 5,03 м. В Уоркуэрте в графстве Нортамберленд одна из сложных баше стоит на решётке из родов, возможно, в целях подсчёта расходов на строительство.
Замок Уоркуэрт [Warkworth]
Часто строительство средневековых замков сопровождалось подробной документацией. В 1441-42 годах башня замка Татбэри в Стэффордшире была разрушена, и на земле был составлен план её преемника. Но князь Стэффорда по какой-то причине остался недоволен. Мастер каменщик короля, Роберт из Уэстерли, был отправлен в Татбэри, где провёл совещание с двумя старшими каменщиками для разработки новой башни на новом месте. Затем Уэстерли уехал, и в последующие восемь лет небольшая группа рабочих, включая четырёх младших каменщиков, строила новую башню.
Старших каменщиков могли привлекать для подтверждения качества работы, как было в замке Кулинг в Кенте, когда королевский каменщик Генрих Йевель оценивал работы, проведённые с 1381 по 1384 года. Он раскритиковал отклонения от первоначального плана и округлил смету вниз.
Совет: не давайте мастеру каменщику обмануть себя. Заставьте его сделать такой план, чтобы по нему легко было составить смету.
7) Укрепите ваш замок
Закончите строительство сложными укреплениями и специализированными деревянными конструкциями.
До XII века укрепления большинства замков состояли из земли и брёвен. И хотя впоследствии преимущество отдавали каменным постройкам, дерево оставалось очень важным материалом в средневековых войнах и укреплениях.
Каменные замки подготавливали к атакам, добавляя специальные боевые галереи вдоль стен, а также ставни, которыми можно было закрывать промежутки между зубцами для защиты защитников замка. Всё это делалось из дерева. Тяжёлое вооружение, использовавшееся для защиты замка, катапульты и тяжёлые арбалеты, спрингалды, также строились из дерева. Артиллерию обычно разрабатывал высокооплачиваемый плотник-профессионал, иногда носивший звание инженера, от латинского «ingeniator».
Штурм замка, рисунок XV века
Такие эксперты были недёшевы, но могли в результате стоить своего веса золотом. Такое, например, случилось в 1266 году, когда замок Кенилуэрт (Kenilworth) в графстве Уорикшир сопротивлялся Генриху III почти шесть месяцев при помощи катапульт и водной защиты.
Существуют записи о походных замках, полностью сделанных из дерева – их можно было перевозить с собой и возводить по необходимости. Один такой был построен для французского вторжения в Англию в 1386 году, но гарнизон Кале захватил его вместе с кораблём. По описанию, он состоял из стены из брёвен 20 футов высотой и 3000 шагов длиной. Через каждые 12 шагов была 30-футовая башня, способная приютить до 10 солдат, а также в замке была неуказанная защита для стрелков.
Совет: древесина дуба с годами становится прочнее, а работать с ней легче всего, когда она зелёная. Верхние ветви деревьев легко перевозить и придавать им форму.
8) Обеспечьте воду и канализацию
Не забудьте об «удобствах». Вы оцените их по достоинству в случае осады.
Важнейшим аспектом для замка был эффективный доступ к воде. Это могли быть колодцы, снабжающие водой определённые здания, например, кухню или конюшню. Без подробного знакомства с средневековыми шахтами колодцев трудно отдать им должное. К примеру, в замке Бистон в графстве Чешир есть колодец глубиной в 100 м, верхние 60 м из которых выложены тёсаным камнем.
Существуют некоторые свидетельства существования сложных водопроводов, доставлявших воду в апартаменты. В башне замка Довер есть система из свинцовых труб, доставляющая воду по комнатам. Она питалась из колодца при помощи лебёдки, и, возможно, из системы сбора дождевой воды.
Эффективное устранение отходов человеческой жизнедеятельности было ещё одной проблемой разработчиков замков. Уборные собирались в одном месте зданий так, чтобы их шахты опорожнялись в одном месте. Они размещались в коротких коридорах, задерживавших неприятные запахи, и часто оборудовались деревянными сиденьями и съёмными крышками.
Комната для раздумий в замке Чипчейз
Сегодня распространено мнение, что уборные раньше называли «гардеробами». На самом деле лексикон для обозначения туалетов был обширным и красочным. Их называли гонгами или гэнгами (от англосаксонского слова, обозначавшего «место, куда нужно сходить»), укромными уголками и джейками (французский вариант «джона»).
Совет: попросите мастера каменщика распланировать удобные и уединённые отхожие места вне спальни, следуя примеру Генриха II и замку Довер.
9) Украсьте по необходимости
Замок не только должен быть хорошо охраняемым – его жители, обладая высоким статусом, требовали определённого шика.
Во время войны замок должен быть защищаем – но он же служит и роскошным домом. Благородные господа средневековья ожидали, что их жилище будет как удобным, так и богато обставленным. В средние века эти граждане путешествовали вместе с обслугой, вещами и мебелью из одной резиденции в другую. Но домашние интерьеры часто обладали неподвижными декоративными особенностями, к примеру, витражными окнами.
Вкусы Генриха III в обстановке записаны очень тщательно, с интересными и притягательными деталями. В 1235-36 годах, к примеру, он приказал, чтобы его зала в замке Винчестер была украшена изображениями карты мира и колеса фортуны. С тех пор эти украшения не сохранились, но в интерьере остался хорошо известный круглый стол короля Артура, созданный, возможно между 1250 и 1280 годами.
Замок Винчестер с висящим на стене круглым столом короля Артура
Большая площадь замков играла важную роль в шикарной жизни. Парки создавались для осуществления охоты – ревностно охраняемой привилегии аристократов; также были востребованы и сады. Дошедшее до нас описание постройки замка Кирби Максло в Лестершире говорит, что его владелец, лорд Гастингс, начал разбивать сады в самом начале постройки замка в 1480.
В средние века также любили комнаты с красивыми видами. Одна из групп комнат XIII века в замках Лидс в Кенте, Корф в Дорсете и Чепстоу в Монмотшире была названа глориеттами (от фр. gloriette — уменьшительное от слова слава) за их великолепие.
Совет: интерьер замка должен быть достаточно роскошным для того, чтобы привлекать посетителей и друзей. Развлечения могут выигрывать битвы без необходимости подвергать себя опасностям боя.
Средневековые замки. Вводная часть.
Средневековье в Европе было неспокойным временем. Разборки между феодалами, были обычным делом. Нет, ну а что было делать средневековым мужикам, футбола же не было.
Если у кого-то заводились деньги, то он был просто обязан показать их всем, а те которые видели, не могли сдержать себя в руках и не отобрать их. Обычное дело, ничего не меняется веками.
Первоначально крепости и замки, мало походили на то, что мы привыкли видеть сейчас, ведь до 11 -12 веков все замки в основном строились из дерева. С развитием технологий и оружия, людям нечего не оставалось, как возводить величественные крепости из камня. Многие, из которых дожили до нас в хорошем состоянии. В основном благодаря, конечно, реконструкциям. Крепость не крепость, замок не замок, если он не подвергался набегам и разграблением.
Благодаря технологиям постройки, крепость могла держаться в осаде месяцами, не давать неприятелю пробраться за стены замка, многие жили в блокаде по полгода, ровно до того момента пока не заканчивалась провизия и вода. Да, это два самых важных фактора, колодец и еда. Ведь, крепости строились на совесть и с учетом её правильной фортификации, очень трудно поддавалась взятию.
Принято считать, что классические замки и крепости стали появляться с 12 века и уходят своими корнями в прообраз римских лагерей. Т.е. ряд палаток окруженных частоколом, приобрели виды башен и стен по периметру.
Когда я стала собирать информацию по замкам, я думала, что отмечу лишь несколько интересных особенностей, к примеру, расскажу о туалете в замке, ну а что, меня интересовало, как средневековые люди, озадачивались этим вопросом.
Потом, когда мои глаза видели их все больше и больше, а информация по их строительству стала укладываться в памяти, я стала подмечать для себя их характерные особенности. И тут меня поглотила история, стало так интересно, что я решила, что напишу много глав. Поэтому, эту часть можно считать вводной. Фотографии, будут из различных замков, и иногда стилизованные, под настроение. Да, некоторое вольное изложение, ну а кто этим не грешит.
Историки утверждают, что к замку предъявлялись простые требования, он должен был носить защитную функцию, иметь собственный колодец, и показать мощь его владельца.
Но некоторые историки склонны считать, что и часть уюта в замке тоже была. Первые не противоречат вторым, ведь, правда же, одно другому никак не может мешать. В дальнейшем я расскажу про уют залов и их декор.
А сейчас несколько фактов о строительстве замка.
В основном из за трудностей логистики, замок строился на горе, возле каменоломни, часто сразу на скале, в скале. Лучшим условием непосредственно в лесах, ведь хоть в последствии, замки строились из камня, дерево для него тоже нужно было очень много, ну и наличие водоема, тоже играло одну из немаловажных ролей.
После того, как выбиралось место и утверждалось заказчиком, составлялся макет замка. Не было бумажных чертежей, а просто макет. По желанию хозяина он мог множество раз переделываться. Еще одна вещь, которая, видимо, никогда не поменяется. Кто заказывает музыку, тот за нее и платит.
Затем приступали к строительству.
Если вы вспомните, какой-либо посещаемый вами замок, то с большей вероятностью, непосредственно перед ним будет селение, которое образовывалось на месте, тех рабочих которые строили замок.
Далее дорога к воротам. Скорее всего, она будет забирать правее, оголяя неприкрытое правую сторону неприятеля. Ведь, все же просто, неприятель зачастую правша, в правой руке у него скорее всего меч, в левой руке щит. Незащищенная правая его сторона, что позволяла стрелкам со стен, их отстреливать.
Далее будет голое плато, сам замок, либо, как я упоминала на естественной возвышенности, либо искусственно насыпном.
Про глубокий ров, наверное, помнят все. Ров может быть поперечным (отделяет стену замка от плато), либо серповидным, выгнутым вперед. Если позволяет ландшафт, ров опоясывает весь замок по кругу.
Форма дна у рвов могла быть V-образная и U-образная (последняя наиболее распространена). Если почва под замком скалистая, то рвов, либо вообще не делалось, либо они вырубались на небольшую глубину, препятствующую лишь продвижению пехоты (в скале практически невозможно сделать подкоп под стену замка — поэтому глубина рва не имела решающего значения).
Ошибочно считать, что лес вокруг замка, вырубался, чтоб лучше видеть неприятеля. Это сейчас точка координаты в навигаторе выведет прямо к нужному месту, раньше этого не было. Неприятель мог месяцами бродить в лесах ища замок, но так его и не найти. Конечно, это скорее исключение из правил, но имеет место быть.

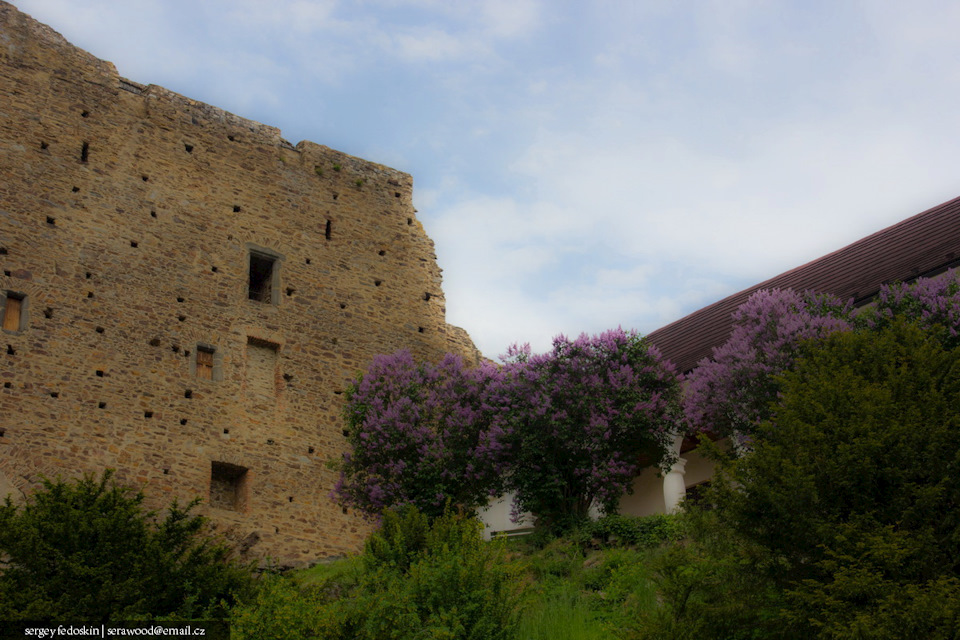

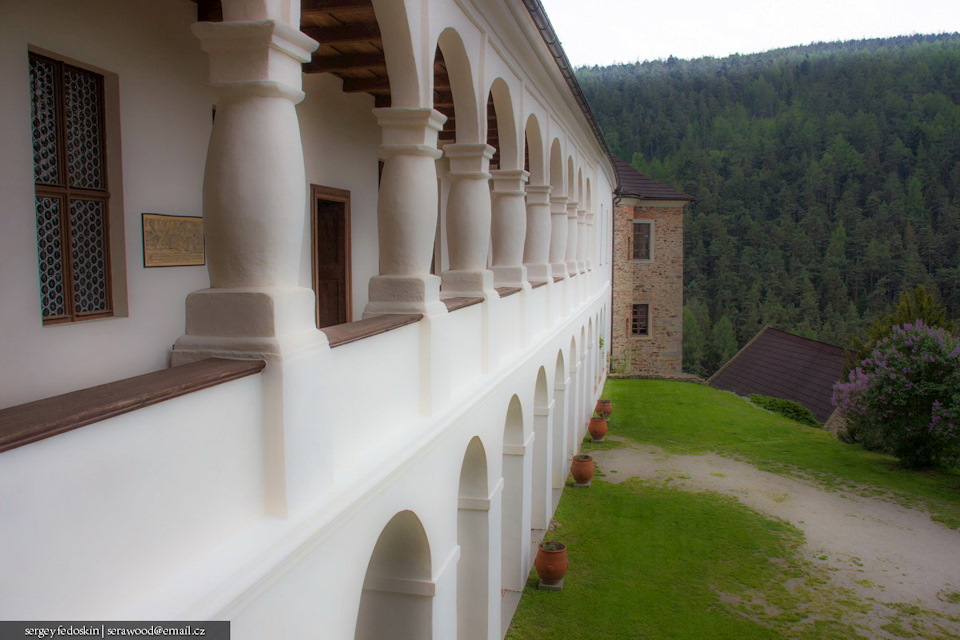

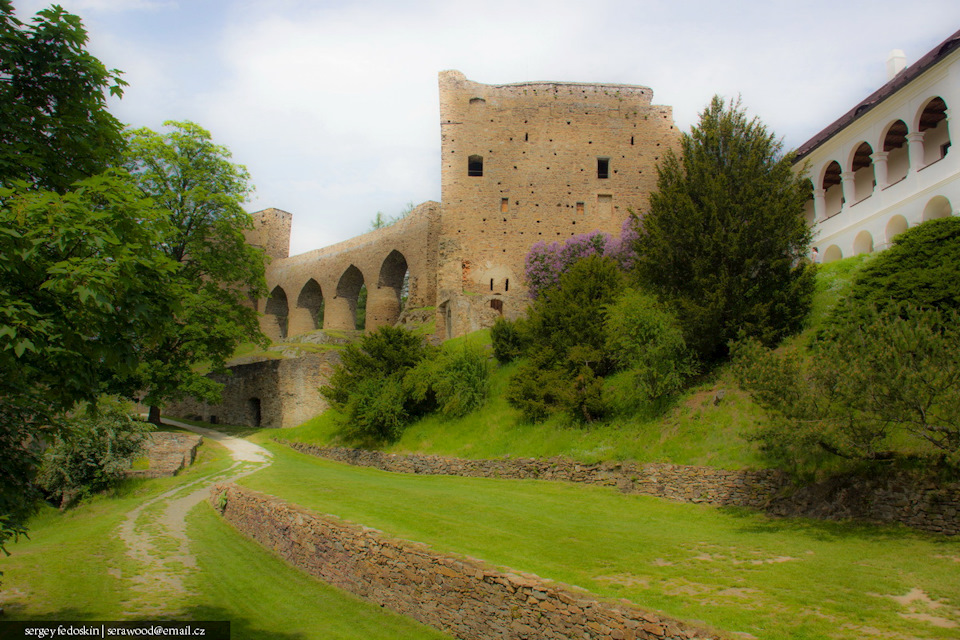

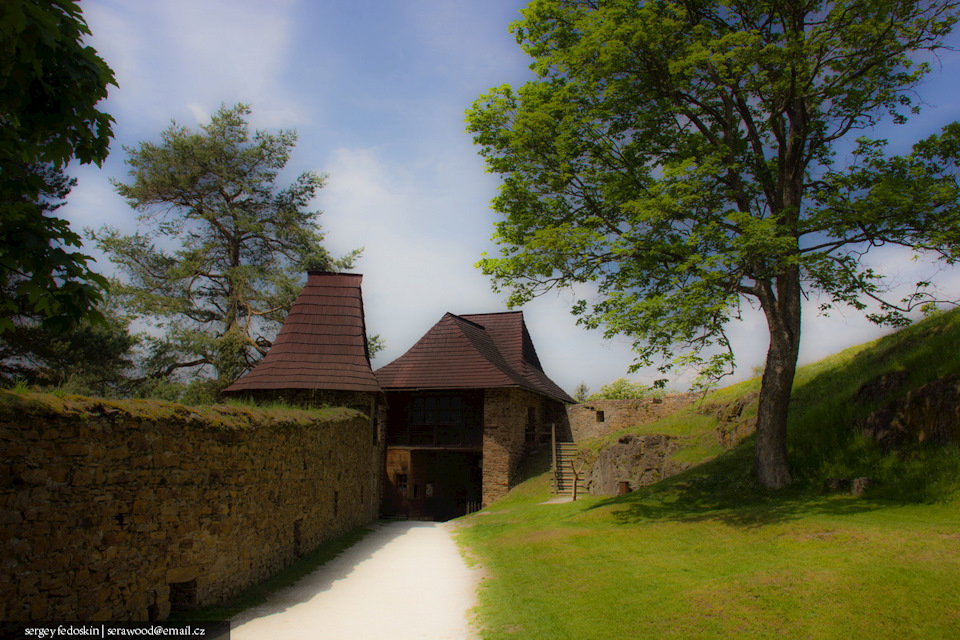

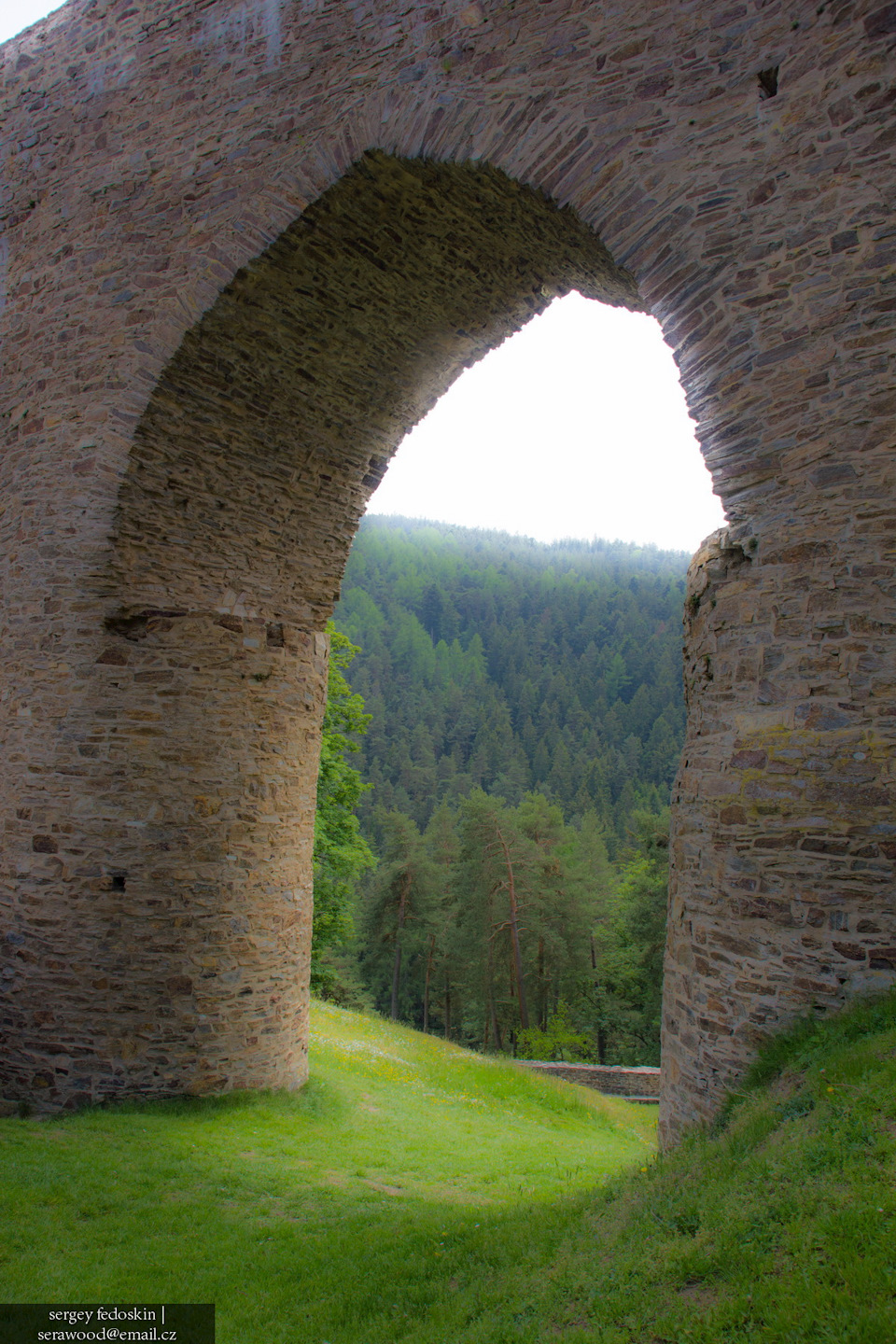

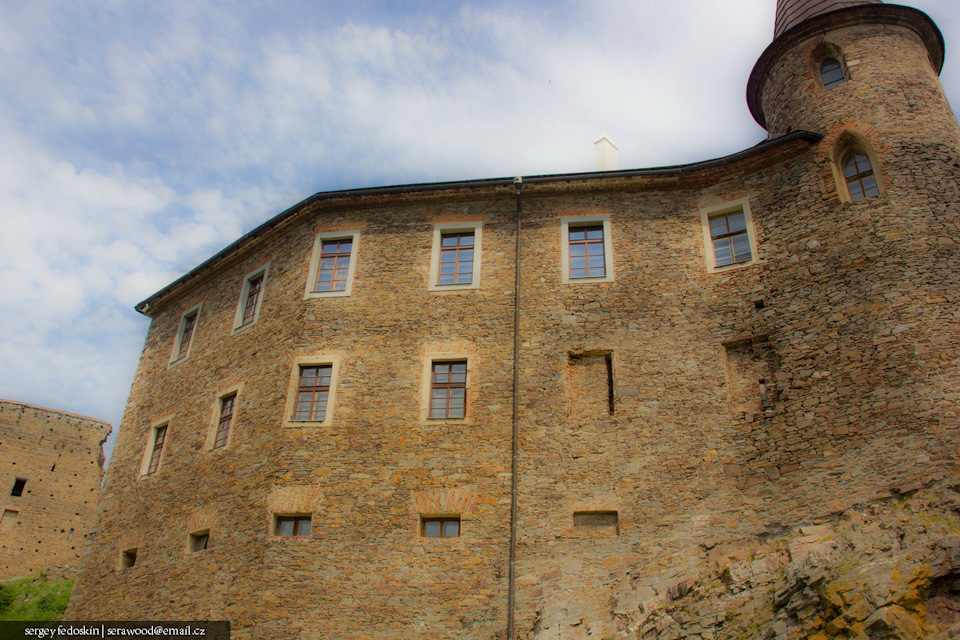

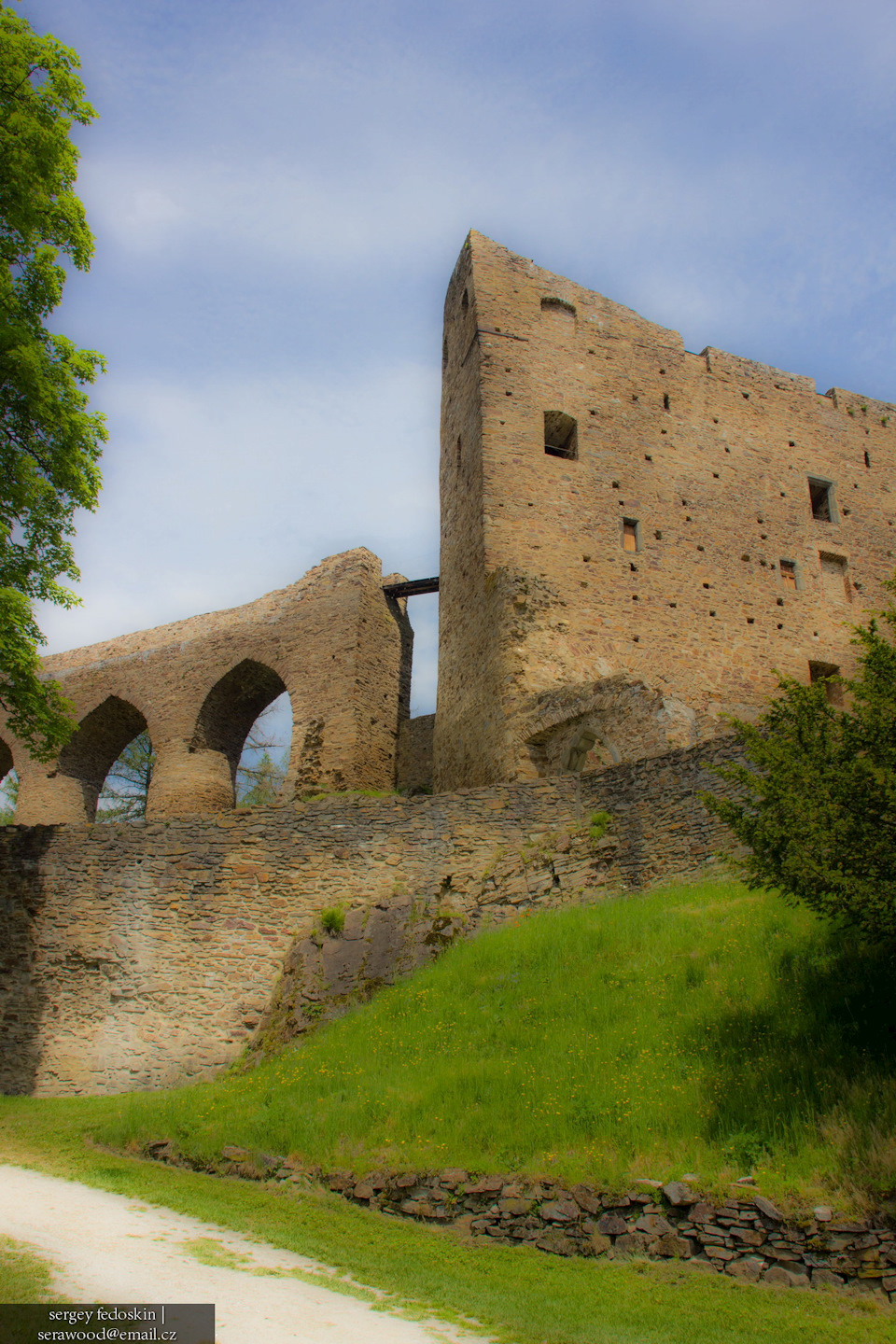

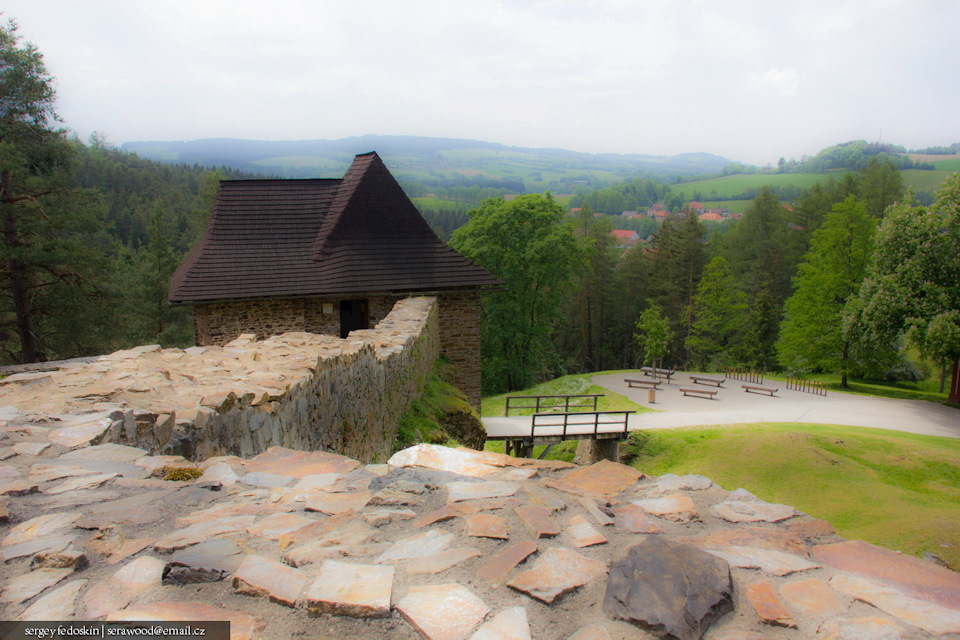

Но а я сливаю вам точку координаты, одного очень впечатляющего замка, фотографии, которого использованы в этой главе. О нем мало известно русскому туристу, но посещения его считаю обязательным, для любителей конечно.

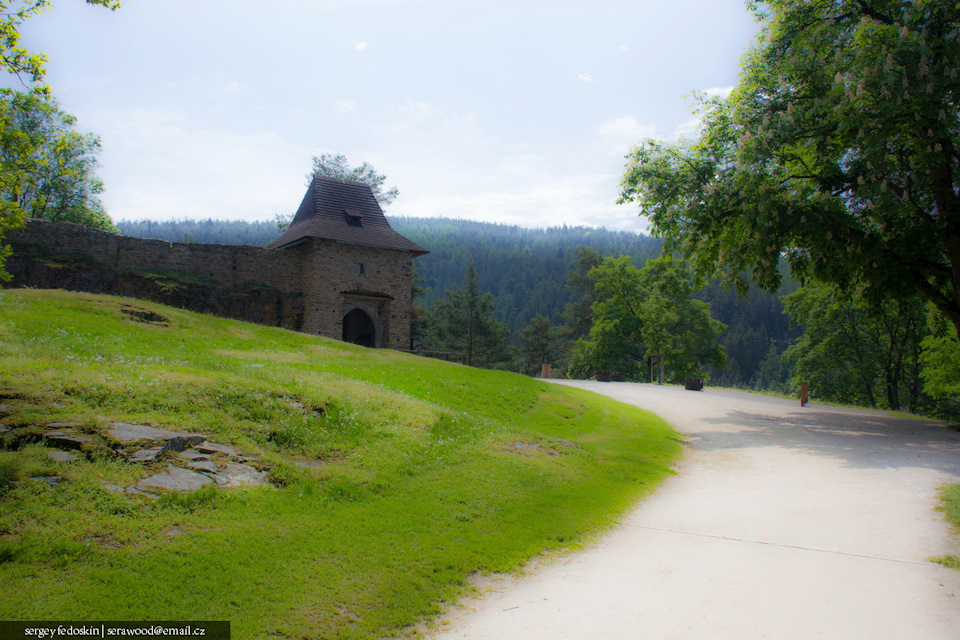

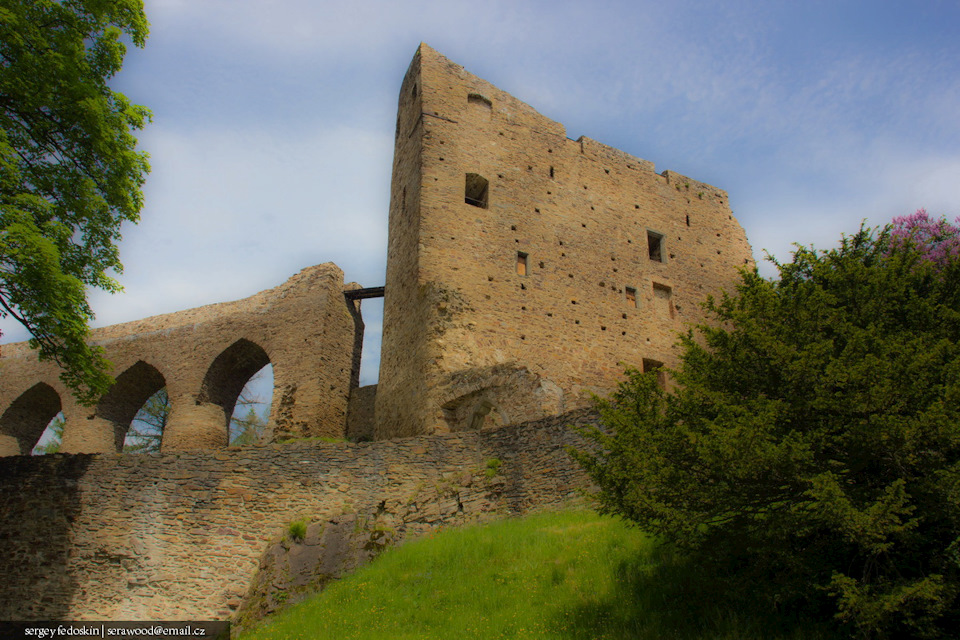

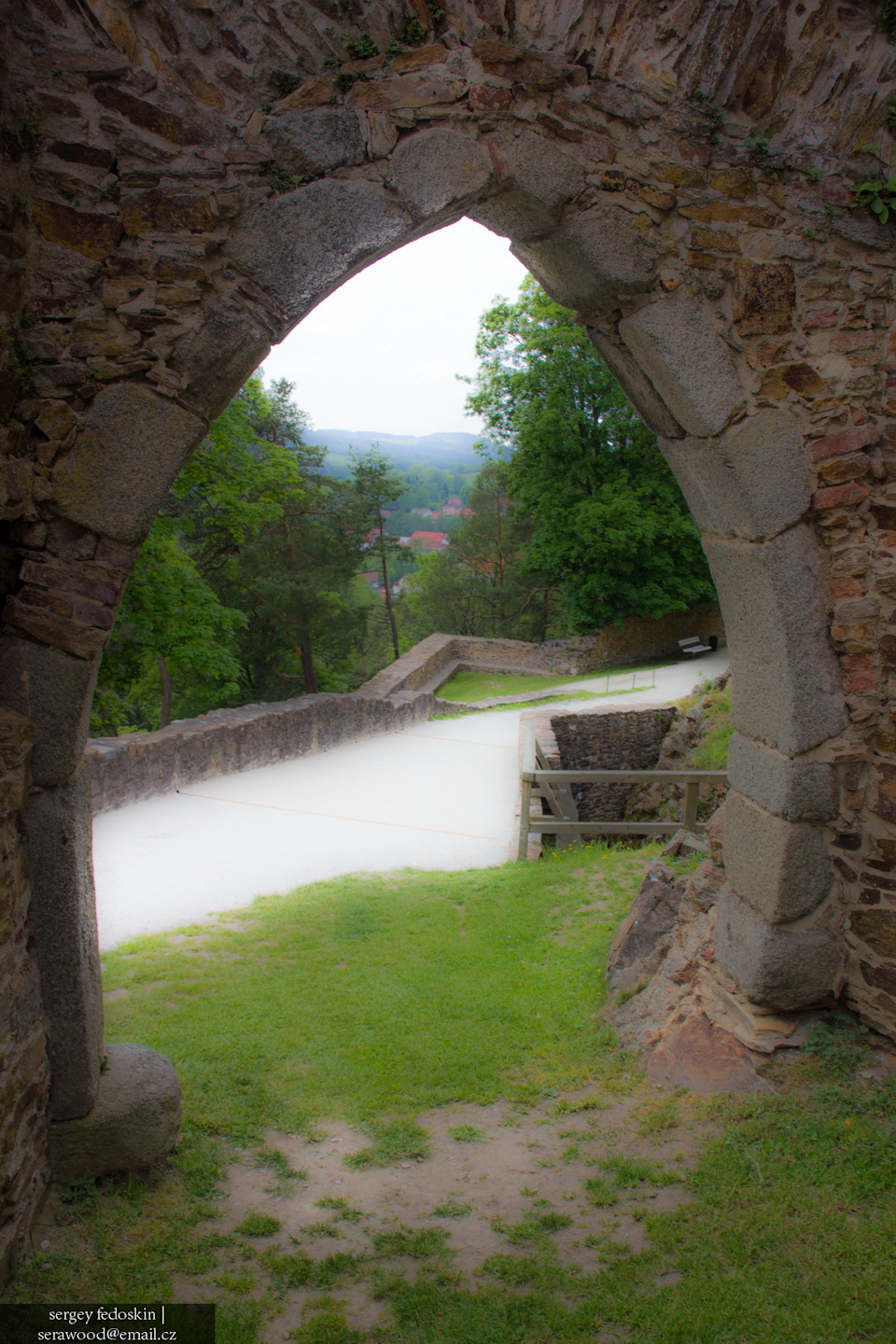

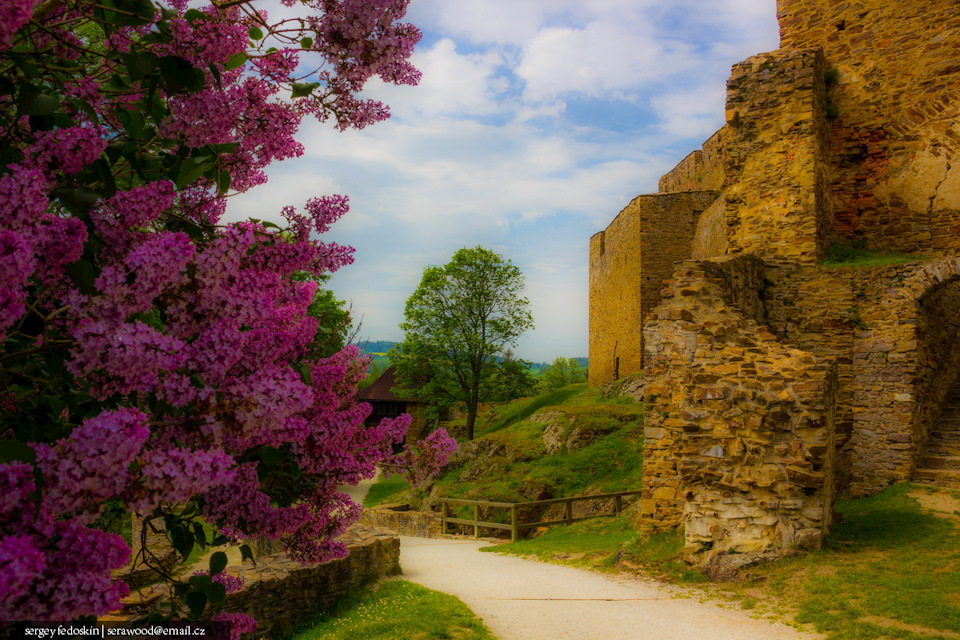

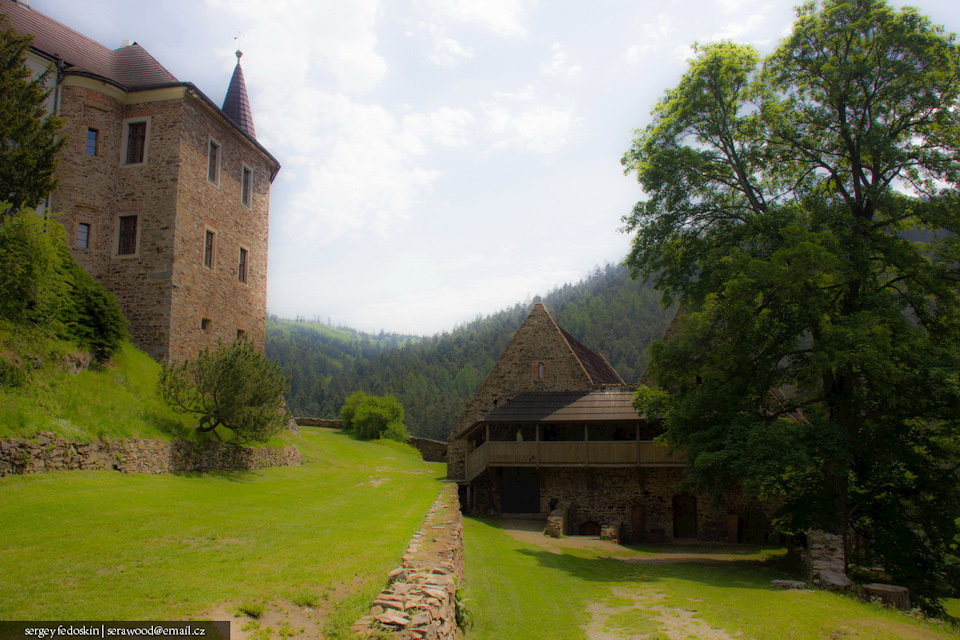

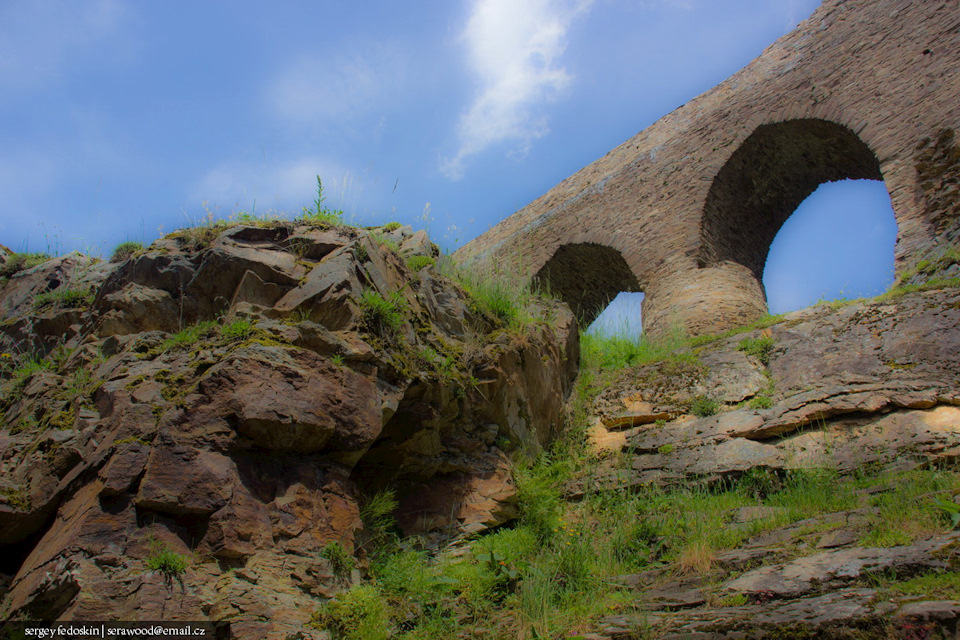

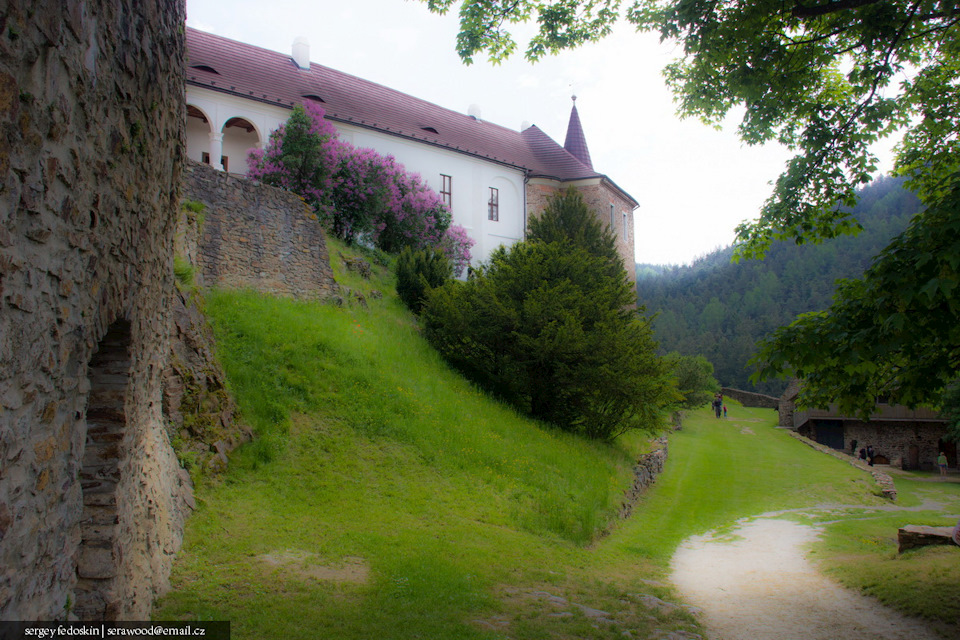

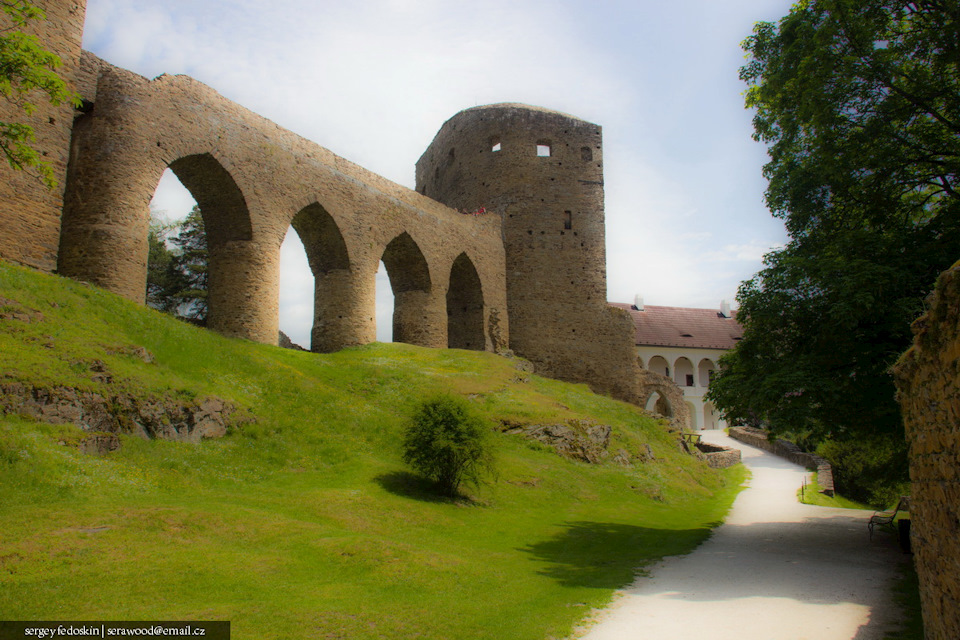

Státní hrad Velhartice. Град Велхартице
Сайт замкаофициальный сайт замка
Град был заложен между 1290-1310 годах и считается родовым поместьем пана из Велхартиц.
Загрузка...
